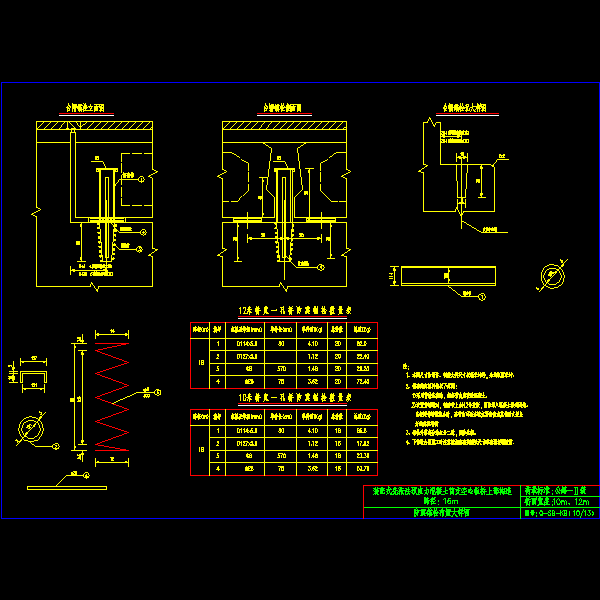

防震锚栓布置CAD大样图纸

1、本图尺寸除钢件、钢筋大样尺寸以毫米计外，余均以厘米计。 　　2、钢套筒内填料按以下原则： 　　 1)采用背墙连续时，钢套管内应浇注混凝土。 　　 2)设置伸缩缝时，钢套管上加N2号盖板，以防灌入混凝土形成固结。当板梁伸缩量较小时，套管内可适当填充沥青膏或其他耐久性良好的柔性物质 　　3、锚栓外露部分涂红丹二道，以防生锈。 　　4、下部墩台帽施工时注意按相应有关图纸尺寸准确预埋螺旋筋。 　　……
