全套4层底框住宅楼结构设计施工大样图
-
建筑类别：住宅
-
建筑高度类型：多层建筑
-
建筑地上层数：4层
-
建筑地下层数：2层
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：砌体结构,钢筋混凝土结构
-
钢筋混凝土结构：底框
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：6度抗震
-
风压：0.35kN/平方米
-
建筑设计结构形式：底框结构
-
参考图纸：26张
5层底框结构住宅楼结构施工图(CAD、26张）
项目概要：
１、凯里市罗铭文衍清综合楼为底部两层框架上部四层跃一层砖砌体结构，底部钢筋砼现浇板上部预应力空心板楼盖，屋盖整体现浇。整体现浇板式楼梯。总层数为六加一层，总高度为21.65m。
图纸简介：
5层底框结构住宅楼结构施工图，主要包括
结构设计说明
、基础平面布置图、独立柱基大样图、各层挑梁配筋图、一层柱配筋平面图、抗震墙配筋大样图、各层结构平面图、圈梁布置图、卫生间楼板配筋大样图、连续梁配筋图、八角顶重檐结构大样图、楼梯结构施工图等。

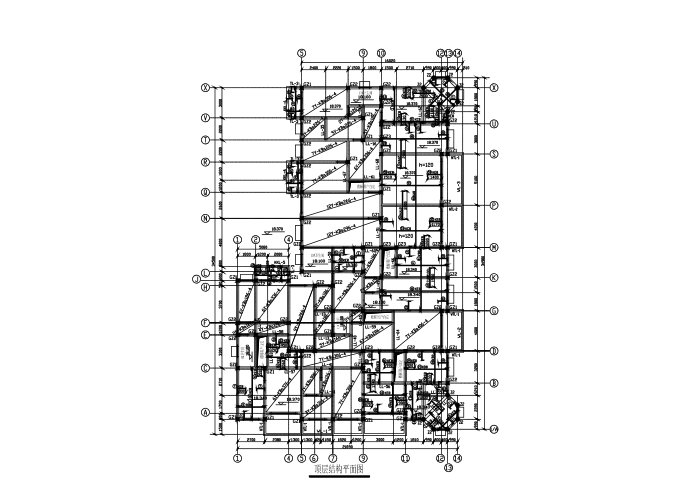

顶层结构平面图

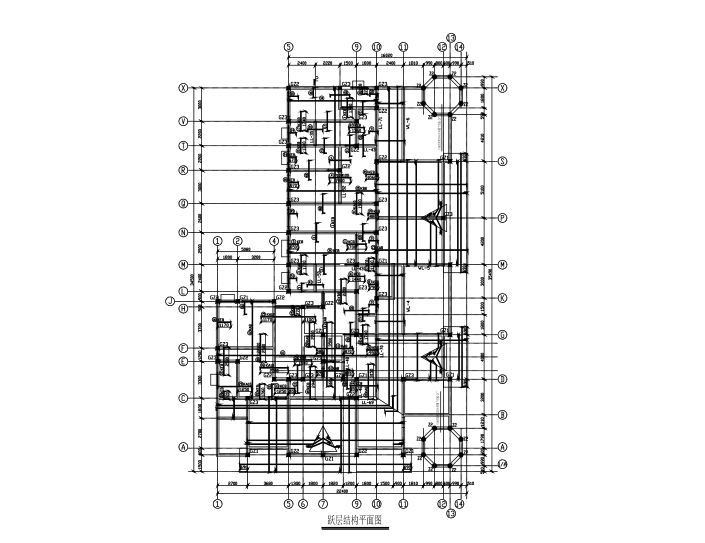

跃层结构平面图

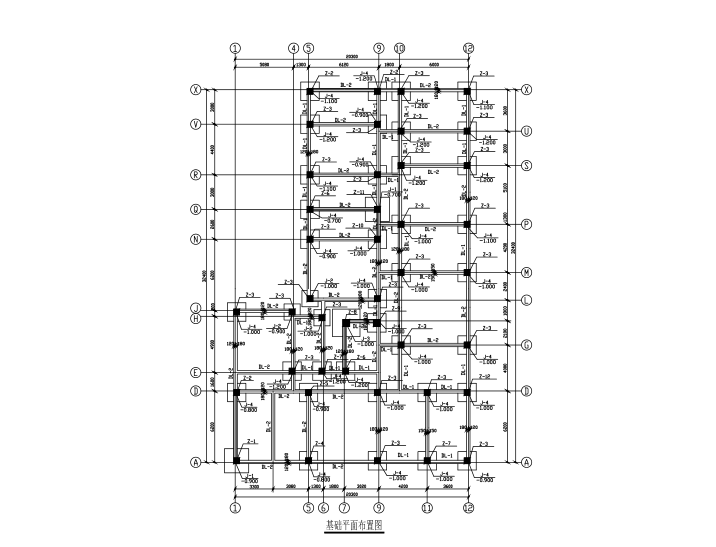

基础平面布置图

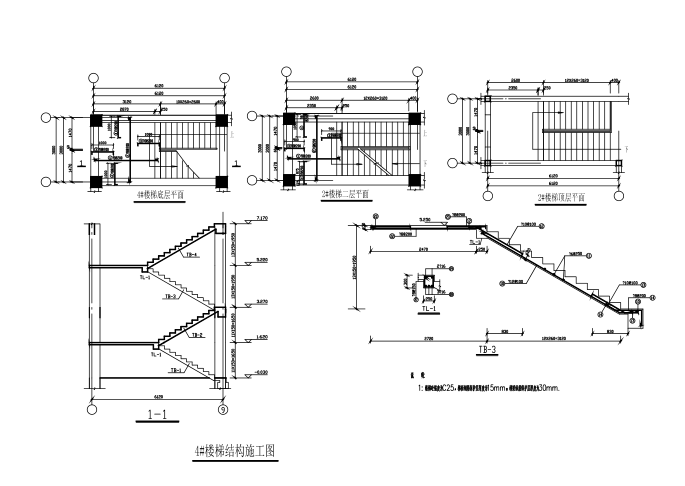

楼梯结构施工图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
住宅楼结构设计 - 1 -
住宅楼结构设计 - 2 -
住宅楼结构设计 - 3 -
住宅楼结构设计 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-11-27
- 评论次数：0
- 浏览次数：0
- 文件大小：2.98 MB
- 收藏次数：0
-
文件名称：
附件-995876989578586868687.dwg
