5层研发中心实验室送排风系统设计施工图平面图

  • 附件设计说明:有
  • 建筑类别:科研
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:8张
  • 设计年代:近代
  • 设计内容:通风
  • 送风方式:散流器送风
  • 项目所在地:上海

附件详情

一、项目概要:

该项目为1层咖啡实验室/咖啡教室、咖啡豆烘培室、SCAA咖啡实验室/杯测室工艺排风;2、3、5层的实验室工艺送排风系统设计。图纸内容包含设计施工说明、设备材料表、设备及风管平面图、通风平面图、送风平面图、排风平面图等...

二、送排风系统:本项目实验室通风系统的设计采用分区集中排风系统、集中补新风系统,并采用与国际标准接轨的排补联动和定余风量为设计依据...

三层通风平面图

五层通风平面图

屋面设备及风管平面图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

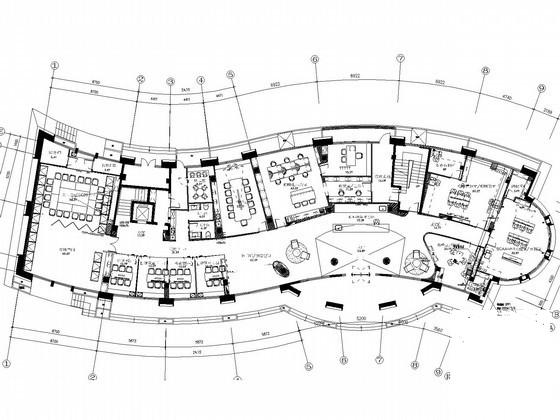

  • 实验室排风系统图 - 1
    实验室排风系统图 - 1

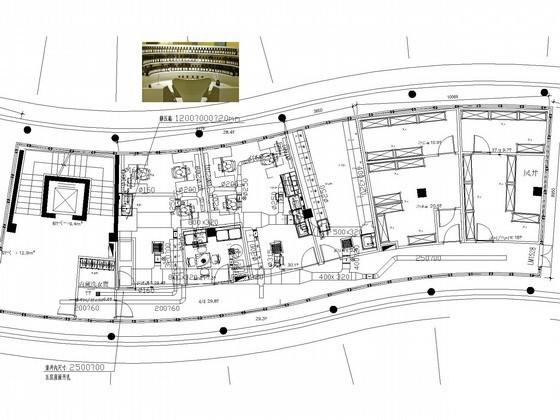

  • 实验室排风系统图 - 2
    实验室排风系统图 - 2

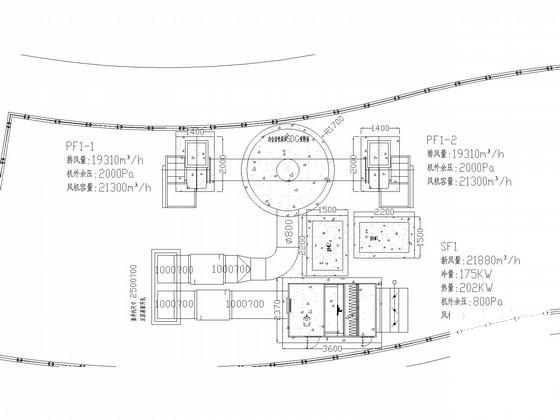

  • 实验室排风系统图 - 3
    实验室排风系统图 - 3
以上是部分截图,请下载附件后查看完整高清内容
