4层框架结构体育中心结构CAD施工图纸(带地下室)

  • 建筑类别:体育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 钢结构:桁架
  • 基础形式 :筏形基础
  • 结构安全等级:一级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.65kN/平方米
  • 雪压:0.35kN/平方米
  • 地下室功能:人防,车库,设备用房
  • 参考图纸:32张
  • 设计年代:近代

附件详情

附件详情:该项目为某奥林匹克公园健身中心项目,建筑设计结构形式为框架结构体系,屋顶为钢桁架结构,基础形式为梁板式筏型基础。该项目地下一层,地上四层。地下一层为人防汽车库及设备用房,地上为三至四层的健身场地及功能房间。夹层为储藏间。结构安全等级为一级,抗震设防烈度为7度,场地为Ⅲ类。人防战时为甲类二等人员掩蔽所,其抗力等级为:核6级,常6级。
该资料包含:结构设计总说明,斜柱方向定位图,框架柱 平面布置图 ,框架柱表图,顶梁配筋图(X、Y),顶板配筋图,楼梯结构图,地下室混凝土墙结构平面图,混凝土墙设备预留洞条件图等共计32张图。

一层顶梁配筋图(X)

一层顶梁配筋图(Y)

地下室混凝土墙结构平面图

筏板配筋图

混凝土墙设备预留洞条件图

夹层A、B、C、D结构图

框架柱平面布置图

斜柱方向定位图

地下室顶梁配筋图(X)

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

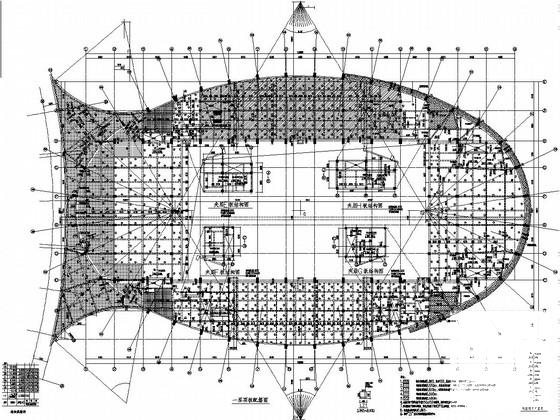

  • 4层框架结构体育中心结构CAD施工图纸(带地下室) - 1
    第 1 张图

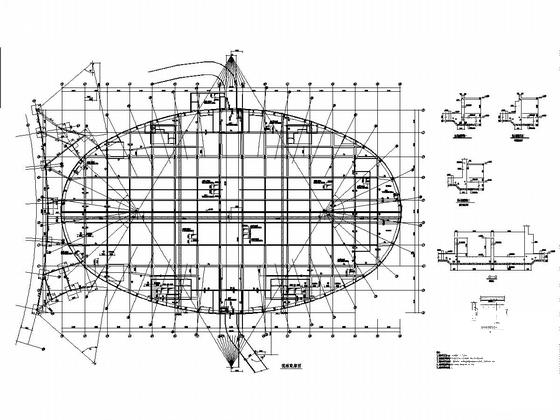

  • 4层框架结构体育中心结构CAD施工图纸(带地下室) - 2
    第 2 张图

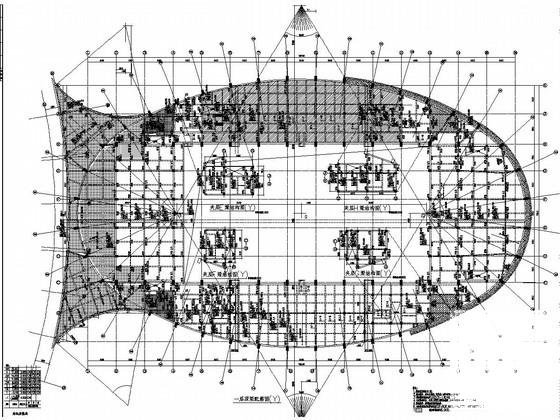

  • 4层框架结构体育中心结构CAD施工图纸(带地下室) - 3
    第 3 张图

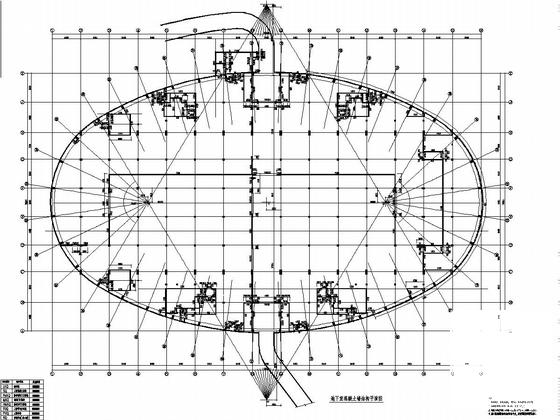

  • 4层框架结构体育中心结构CAD施工图纸(带地下室) - 4
    第 4 张图

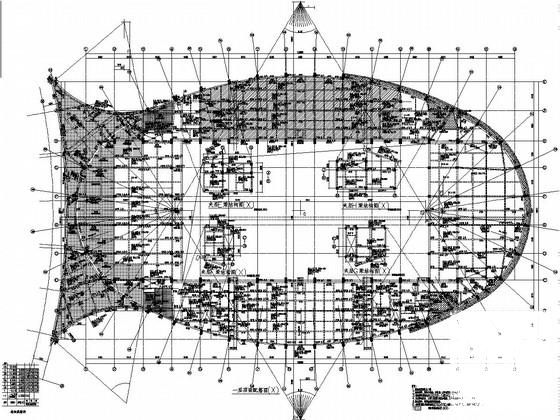

  • 4层框架结构体育中心结构CAD施工图纸(带地下室) - 5
    第 5 张图
  • 4层框架结构体育中心结构CAD施工图纸(带地下室) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
