框剪结构高层及框架结构多层住宅楼结构CAD施工图纸(裙房及建筑图纸)

  • 建筑类别:住宅, 商业
  • 建筑高度类型:多层建筑, 高层建筑
  • 建筑地上层数:18层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 钢筋混凝土结构:框架, 剪力墙, 框架剪力墙
  • 基础形式 :独立基础, 筏形基础, 桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 参考图纸:176张
  • 设计年代:近代

附件详情

附件详情:该项目为一梯四户单元式高层住宅楼项目,共四个单元,一、三单元为18层剪力墙结构高层,基础为桩筏基础,二单元为框架结构多层住宅,基础采用筏板基础,裙房采用柱下独立基础。抗震设防等级为7度。

该资料包含:结构设计总说明,结构大样图,素砼桩 平面布置图 ,筏板基础结构平面图,剪力墙约束边缘构件、柱表,框架柱(挡土墙)结构布置平面图,墙柱结构平面图及 建筑施工 图等共计176张图。

顶梁结构布置平面图

筏板基础结构平面图

结构大样图

框架柱(挡土墙)结构布置平面图

楼梯配筋图

平面图

墙柱结构平面图

素砼桩平面布置图

剪力墙约束边缘构件、柱表

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

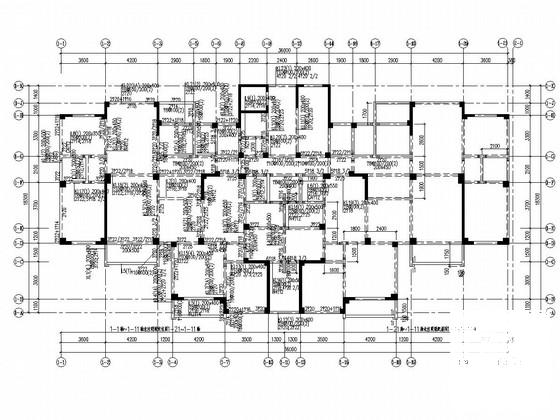

  • 框剪结构高层及框架结构多层住宅楼结构CAD施工图纸(裙房及建筑图纸) - 1
    第 1 张图
  • 框剪结构高层及框架结构多层住宅楼结构CAD施工图纸(裙房及建筑图纸) - 2
    第 2 张图
  • 框剪结构高层及框架结构多层住宅楼结构CAD施工图纸(裙房及建筑图纸) - 3
    第 3 张图
  • 框剪结构高层及框架结构多层住宅楼结构CAD施工图纸(裙房及建筑图纸) - 4
    第 4 张图
  • 框剪结构高层及框架结构多层住宅楼结构CAD施工图纸(裙房及建筑图纸) - 5
    第 5 张图
  • 框剪结构高层及框架结构多层住宅楼结构CAD施工图纸(裙房及建筑图纸) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
