25层塔楼式纯剪力墙住宅楼结构CAD施工图纸（带裙房）
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：25层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 钢筋混凝土结构：剪力墙
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：抗震不设防
- 风压：0.33kN/平方米
- 雪压：0.30kN/平方米
- 参考图纸：23张
- 设计年代：近代
附件详情
附件详情：该项目为高层住宅项目，25层塔楼带两层裙房，结构体系为纯剪力墙结构，抗震设防烈度为6度以下，建筑场地为Ⅱ类，基础型式为人工挖孔桩+联系梁，扩展基础。
该资料包含：结构设计总说明，梁通用图，剪力墙通用图构造，墙柱

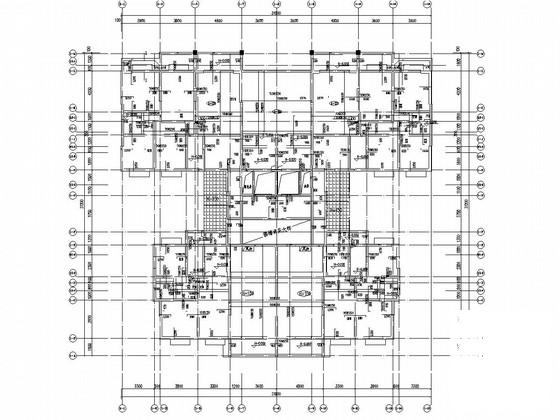

平面布置图
，板布置图，核心筒楼梯大样等共计23张图。

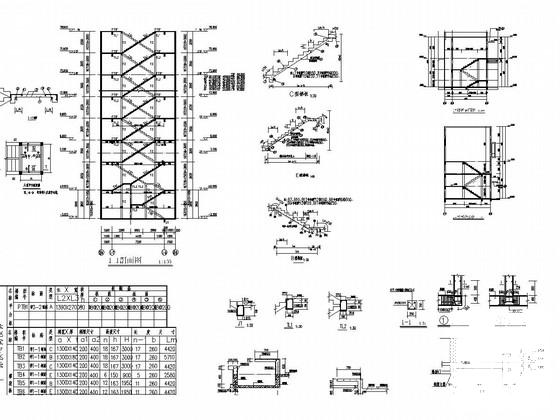

核心筒楼梯大样图

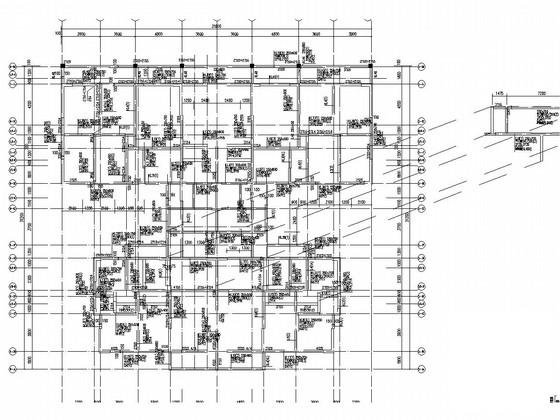

梁布置图

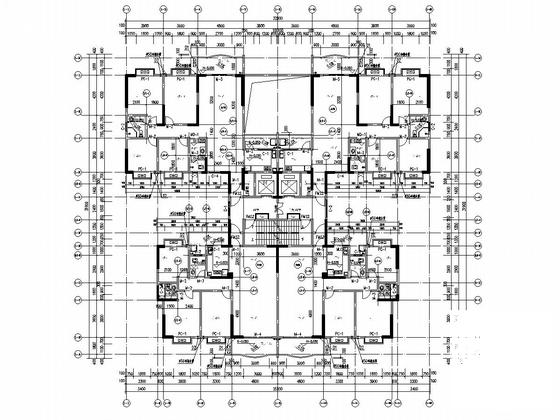

平面图

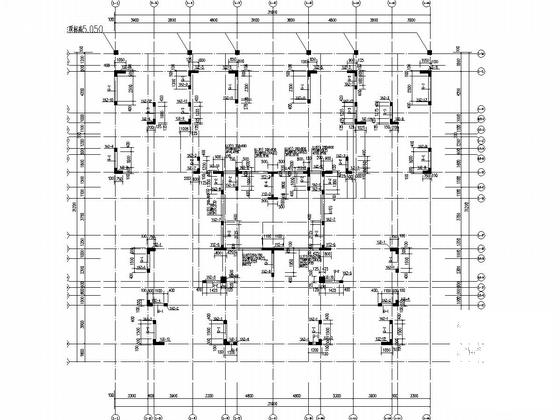

墙柱平面布置图
梁通用图、剪力墙通用图构造
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-09-15
- 评论次数：0
- 浏览次数：0
- 文件大小：1.81 MB
- 收藏次数：0
-
文件名称：
附件-995876560508787759688.rar
