5米高橡胶坝初设初设图纸

附件详情

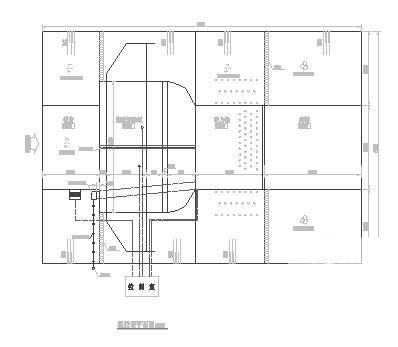

这份参考资料为5米高的橡胶坝初设图纸，包括：橡胶坝平面图、控制室管路布置图的等。
说　明
1、本图高程以米计，管道直径以毫米计，其余以厘米计。
2、室内管道均用钢管，并用法兰盘联接。
3、控制室内管道转弯处设置镇墩，并与之结合在合适位置修筑高0.5米的人行道路。控制室外供排水管均设管座，并在管道连接处设支墩，转弯处设镇墩。
4、控制室穿墙管长1.0米，中间设宽7厘米的截水环。
5、管道穿越护坡和坝底板分缝处，管外加1.0米长的套管，套管壁厚8mm ,300mm 加400mm套管，400mm管加500mm套管，管间以麻丝填充，并用石棉水泥打口。
共6张图，
