梁板柱结构地下汽车库结构CAD施工图纸

附件详情

该项目平时为汽车库,战时为甲类人防地下室,核六、常六级。地震基本烈度为7度，IV类场地，钢筋混凝土梁板柱结构，顶板上覆土1.2m，人防地下室顶板面标高为-2.100。防水及抗浮设水位以小区室外道路标高下0.5m计，结构承载力按顶板覆土1.2m，使用用途为道路和景观绿化；局部堆高处采用轻质材料填充，确保覆土不超过1.2m。

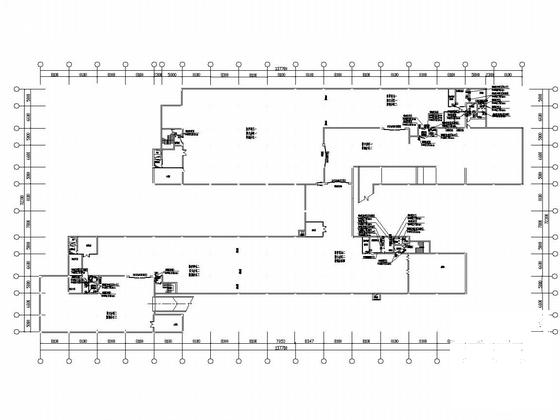

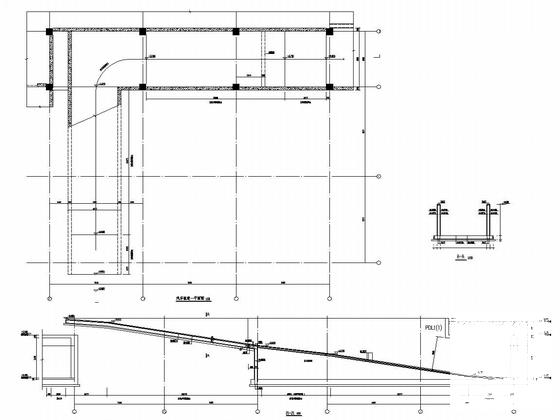

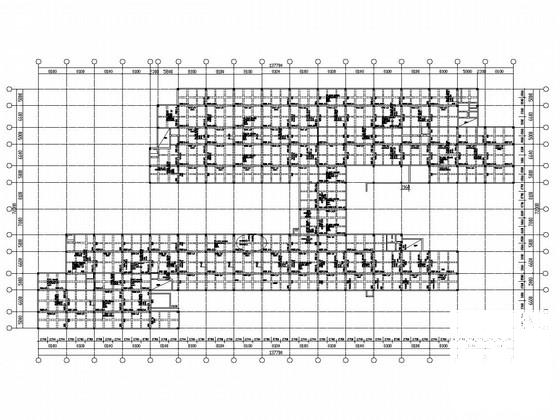

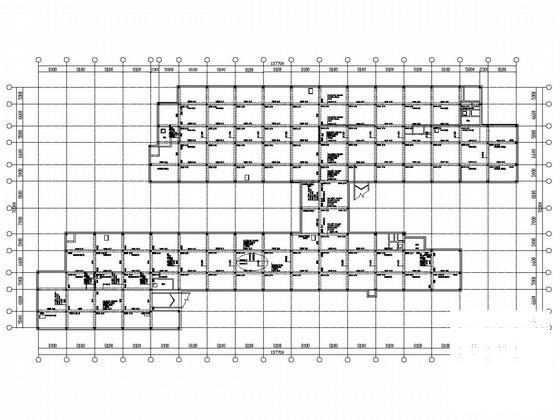

包括：结构施工总说明，桩位 平面布置图 ，地下室底板结构图 ，地下室人防结构布置图，地下室顶板结构图，口部平面详图，临战封堵详图，汽车坡道详图， 楼梯详图 ，地下车库通风预留洞、预埋件图等共计16张图。
6月。
