18层框架剪力墙结构住宅楼结构CAD施工图纸(6度抗震)

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:18层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.3kN/平方米
  • 雪压:0.4kN/平方米
  • 参考图纸:15张
  • 设计年代:近代

附件详情

18层框架剪力墙结构住宅结构施工图,主要包括:框架剪力墙 结构设计说明 、基础桩位图、基础承台图、基础承台大样、墙柱定位图、剪力墙柱表、梁板配筋图、各层楼面板配筋图、各层楼面梁配筋图、屋面梁板配筋图、屋面构架布置图、楼梯大样图。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

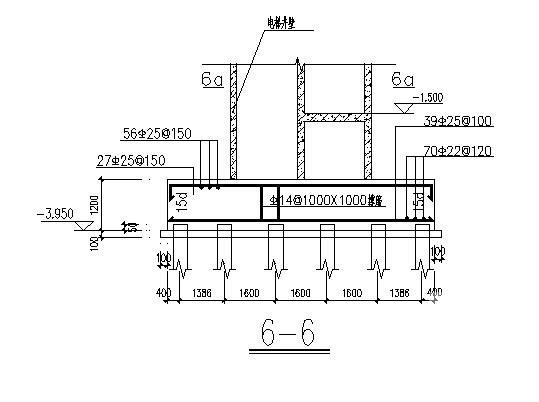

  • 18层框架剪力墙结构住宅楼结构CAD施工图纸(6度抗震) - 1
    第 1 张图

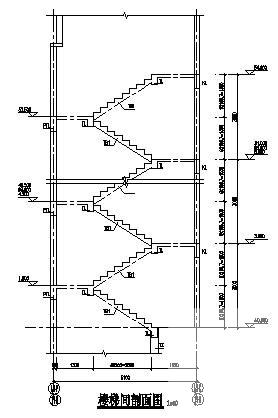

  • 18层框架剪力墙结构住宅楼结构CAD施工图纸(6度抗震) - 2
    第 2 张图

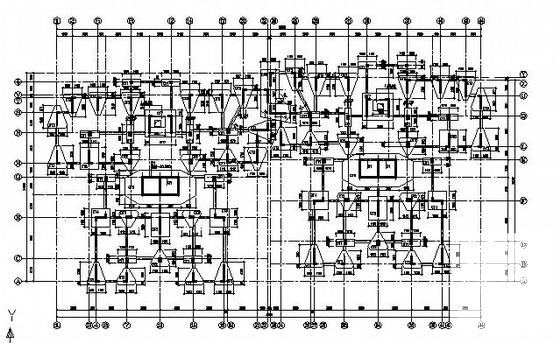

  • 18层框架剪力墙结构住宅楼结构CAD施工图纸(6度抗震) - 3
    第 3 张图

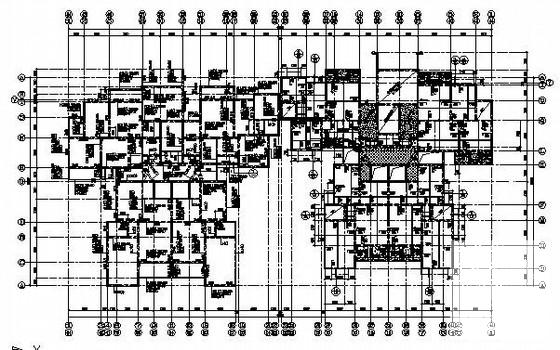

  • 18层框架剪力墙结构住宅楼结构CAD施工图纸(6度抗震) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
