3层框架结构老年活动中心改造加固结构CAD施工图纸

附件详情

主体地上三层框架结构，总高12.00m，竣工于1990年，建筑面积约1500平方米，该建筑框架柱主筋及箍筋满足拟改造后的承载力验算要求；框架梁梁底主筋及箍筋满足拟改造后的承载力验算要求;楼板承载力满足拟改造后的承载力验算要求;桩承载力满足拟改造后的承载力验算要求;承台承载力满足拟改造后的承载力验算要求;部分墙体存在裂缝；部分楼板存在裂缝。经抗震验算，部分框架梁、柱的纵筋或箍筋不满足抗震承载力的要求。
加固改造内容：1、采用加大截面法加固抗震承载力不满足要求的框架柱。2、采用柱端包碳纤维法加固箍筋不满足设计要求或抗剪承载力不满足计算要求的框架柱。3、板底纵筋不满足计算要求的楼板采用板底粘贴碳纤维法加固。4、对出现裂缝的楼板采用表面封闭法或压力注射、注浆法进行裂缝修补。5、对出现裂缝的墙体进行裂缝修补。6、屋顶拟增钢筋砼屋架。

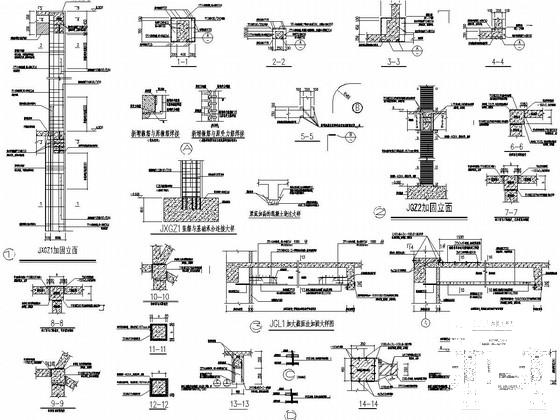

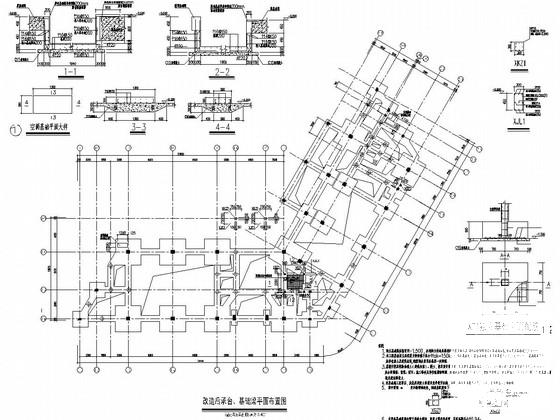

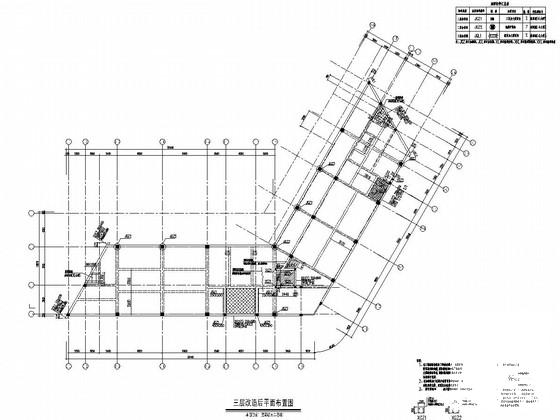

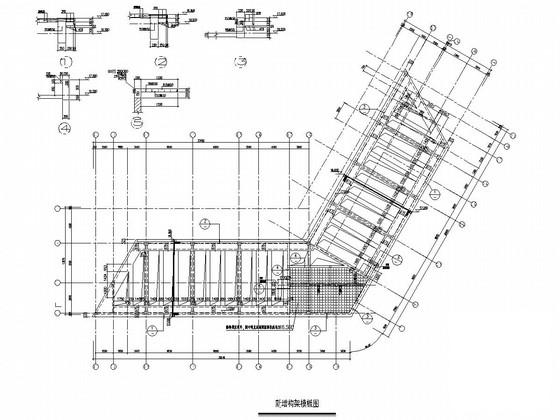

该资料包含：结构加固改造设计总说明，改造前、后承台、基础梁平面布置图，二、三层、屋面层改造前、后 平面布置图 ，新增构架柱平面定位图，新增屋架模板图，新增构架模板图，加固大样等共计14张图。
