9层学校综合楼建筑施工CAD图纸(卫生间详图)

附件详情

该资料为某九层学校综合楼 建筑施工 图
工程建筑面积约为：11546平方米、建筑设计结构形式为：结构、层数为： 9层、高度为： 36.85米、屋顶形式：平屋顶

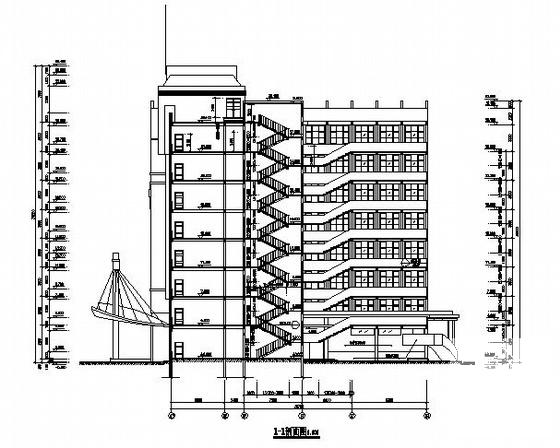

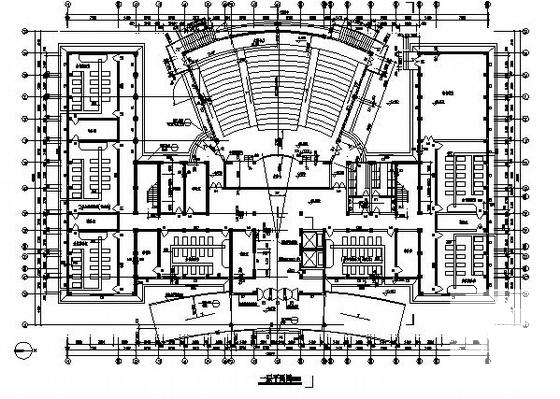

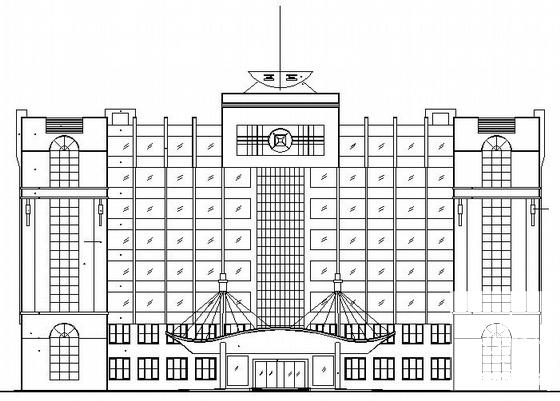

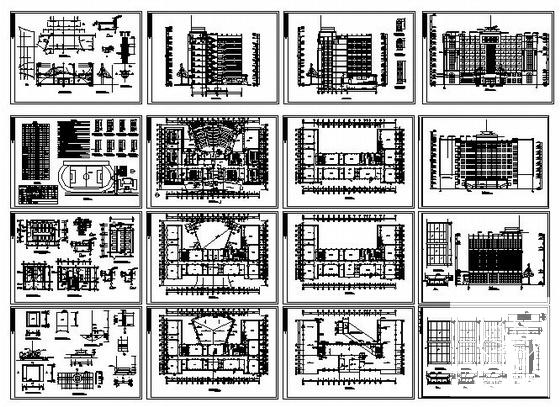

这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等，共16张图纸
设计功能包括：实验室、管理室内、主席台、中学阅览室、小学阅览室、教师阅览室、教室等。
