5层教学楼建筑施工CAD图纸(卫生间详图)

附件详情

该资料为某五层教学楼 建筑施工 图
1.本建筑为XXXXX教学综合体，属多层民用建筑。教学综合体包括：南侧为两排教学楼、北侧为一排实验楼及一排火灾危险性属于丙类的印刷厂房，中间为教师办公楼及图书馆。之间以连廊相互贯通。耐火等级是二级，屋面防水等级为二级。普通教室共45个班，每班按60人设计，计算机房及各种实验室按每班50人设计。
建筑高度:21.200m.主体结构使用年限为50年，建筑设计结构形式：教学、办公综合体为框架结 构形式，抗震等级为7级，建筑总面积:26142m2 。工程等级为一级。

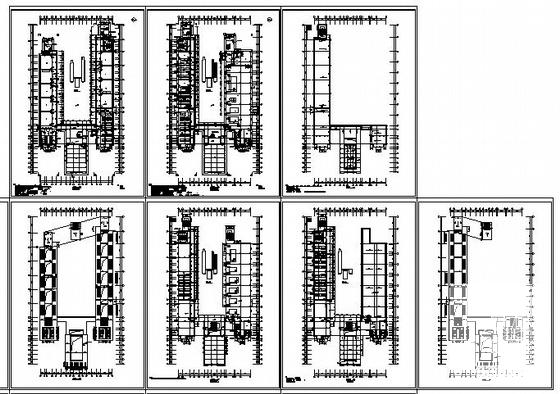

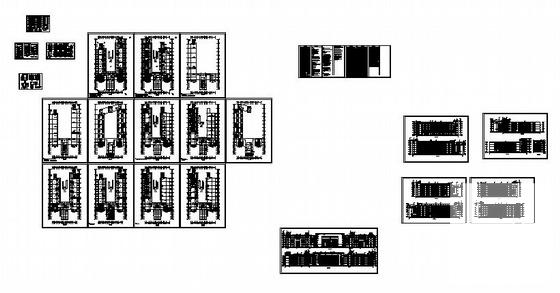

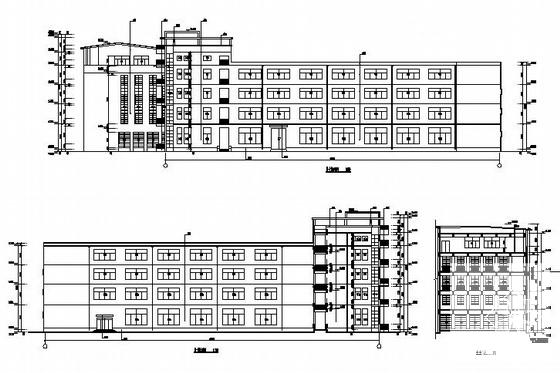

这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等，共24张图纸
