钢结构科技研究实验室厂房建筑结构CAD施工图纸(预应力混凝土管桩)

附件详情

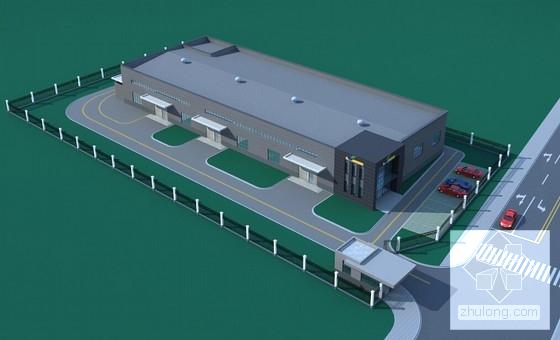

该项目是环保能源及新材料应用科技研究实验室项目，门式刚架轻型房屋钢结构，地上1层，局部两层，总建筑设计面积：2242平方米，占地面积：1862平方米，采用预应力混凝土管桩，基础设计等级为丙级，抗震设防烈度为6度。

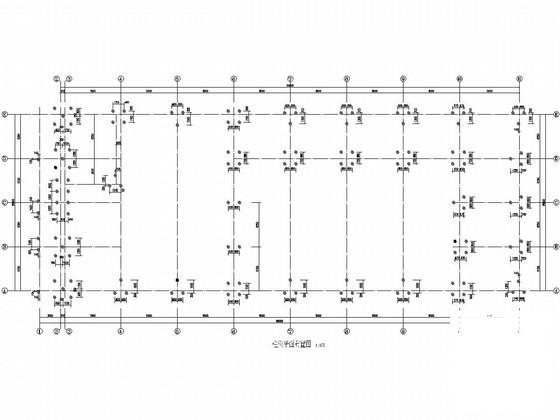

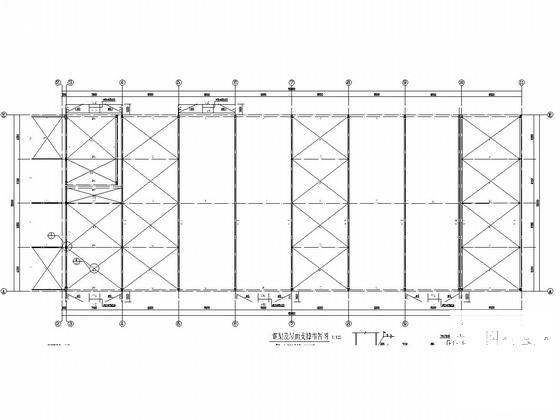

结构专业该资料包含：结构设计总说明，桩位平面布置图，承台平面布置图，承台详图，基础短柱平面布置图，锚栓 平面布置图 ，钢架及屋面支撑布置图，节点大样图，焊接大样图，板配筋图，楼梯图等共计35张图。

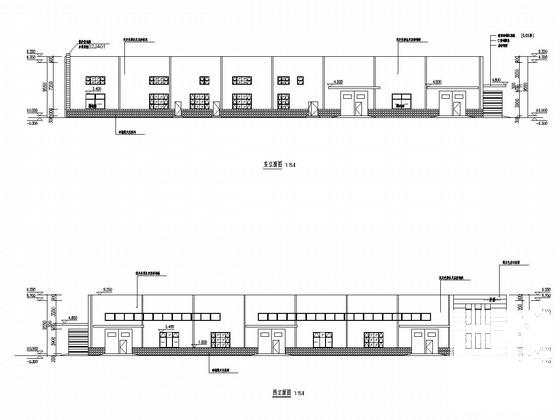

建筑专业该资料包含：建筑设计说明，平面图，立面图，剖面图，围墙详图，楼梯图，门窗详图等共计10张图。
分享投稿时间：近几年11月。
