5层监督局办公楼加建钢结构楼层结构CAD施工图纸（7度抗震）
- 建筑类别：办公
- 建筑高度类型：多层建筑
- 建筑地上层数：5层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：25年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架
- 抗震设防烈度：7度抗震
- 风压：0.45kN/平方米
- 雪压：0.55kN/平方米
- 参考图纸：11张
- 设计年代：近代
附件详情
该项目是监督局计量楼,主要功能:办公，加建钢结构楼层，门式刚架结构，加层结构设计使用年限同主体结构的剩余使用年限（20年），抗震设防烈度为7度。
该资料包含：
结构设计说明

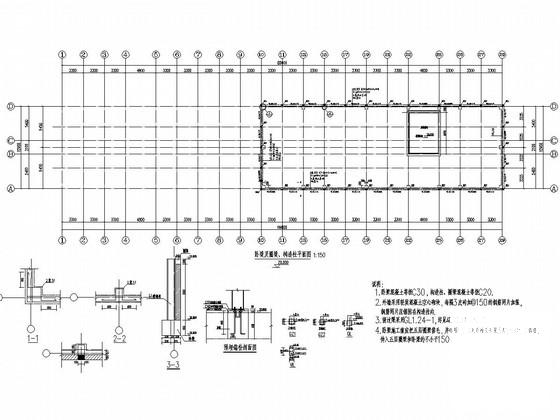

，卧梁及圈梁、构造柱平面图，钢柱平面定位图，钢构件
平面布置图
，屋面檩条布置图，钢架图，楼梯图等共计11张图。
设计年代：近代

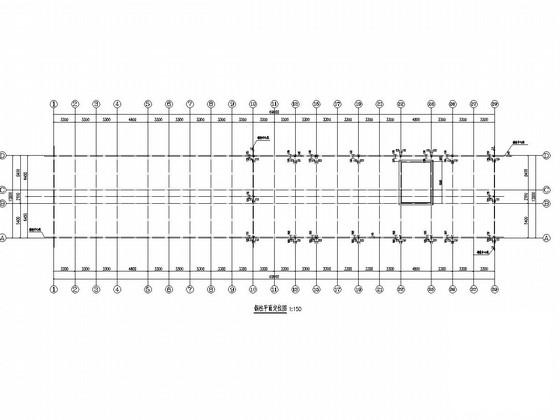

钢柱平面定位图

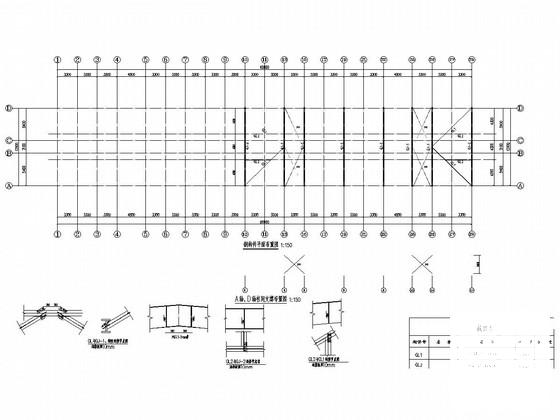

钢构件平面布置图

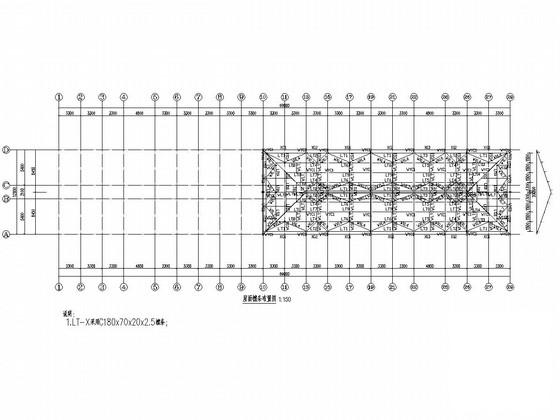

屋面檩条布置图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-09-18
- 评论次数：0
- 浏览次数：0
- 文件大小：0.85 MB
- 收藏次数：0
-
文件名称：
附件-995877776989698759878.rar
