110kv框架结构变电站结构CAD施工图纸(建筑土建桩施)

附件详情

附件详情：该项目为110kv变电站项目，生产综合楼为框架结构，基础形式为桩基础，采用静力压入法施工的预应力高强混凝土管桩，抗震设防烈度为6度，场地为Ⅳ类。

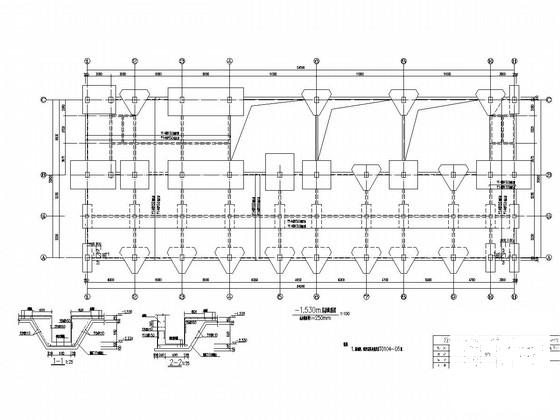

该资料包含：结构设计总说明，桩承台基础平面布置图及详图，桩基平台详图，柱平法施工图，平面布置图，梁配筋图，板配筋图，接地埋件布置图，主变基础施工图，土建总 平面布置图 ，道路及场地地面施工详图，建筑物桩施工图及建筑图等共计56张图。
