体育馆运动场CAD施工图纸

资料简介
赚取积分

建筑类别：体育场
建筑高度类型：单层建筑
图纸设计深度：施工图
项目所在地：福建
图纸设计风格：现代风格
图纸设计流派：现代
图纸设计格式：天正建筑CAD 7.0,CAD2000
参考图纸：9张
建筑地上层数：1层
设计效果图：无

附件详情

本项目主要由一个标准400米塑胶面层运动场及一个标准人工草坪足球场组成，包括4个跳远沙池,2个跳高区，4个撑杆跳区，2个人工草坪铅球区和1个障碍水池。
本运动场设计采用标准的半径36.5米，直段长84.39米，跑道宽为1.22米，标志线宽度为50mm，直道8道，弯道8道。

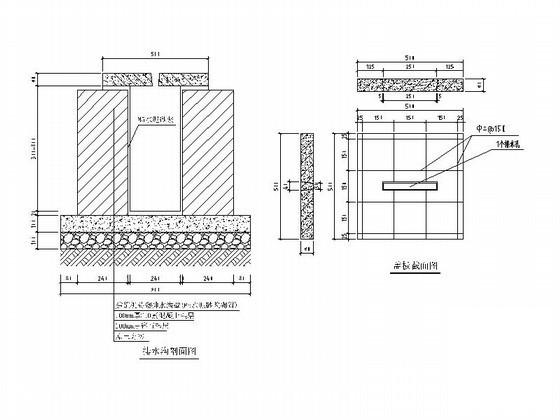

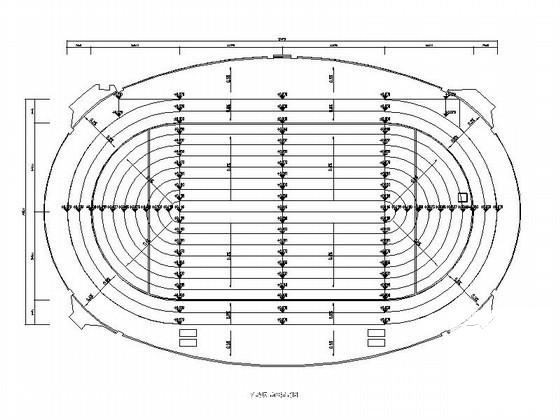

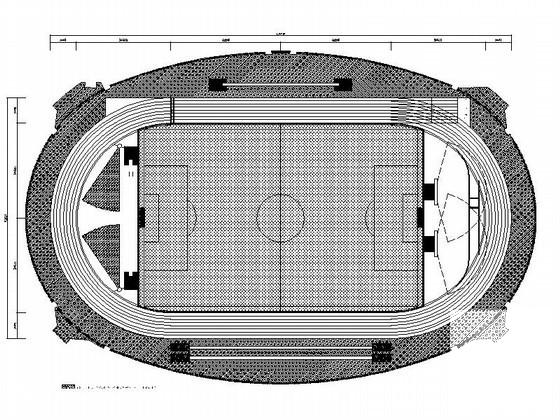

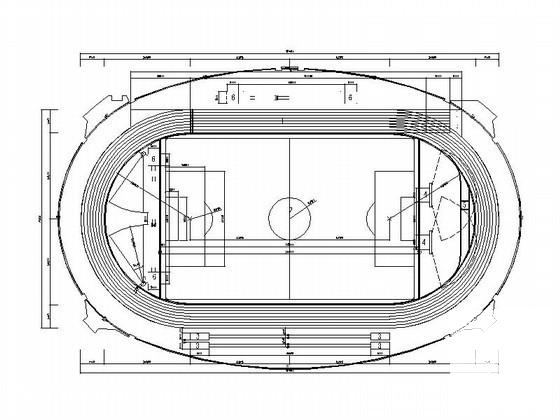

该资料包含：设计说明、平面图、总平面图、运动场基础标高图、砂池详图、撑杆跳详图、铅球区详图、排水沟盖板详图
