钢框架结构高速公路收费大棚结构CAD施工图纸
- 建筑类别：交通建筑
- 建筑高度类型：单层建筑
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 风压：0.40kN/平方米
- 雪压：0.40kN/平方米
- 参考图纸：8张
附件详情
该项目为收费站收费大棚，大棚采用钢框架结的端部设有拉索，主要跨度为11.1m×12m,最大悬挑长度8.5m,屋面采用轻型钢屋面，结构基础采用独立基础。

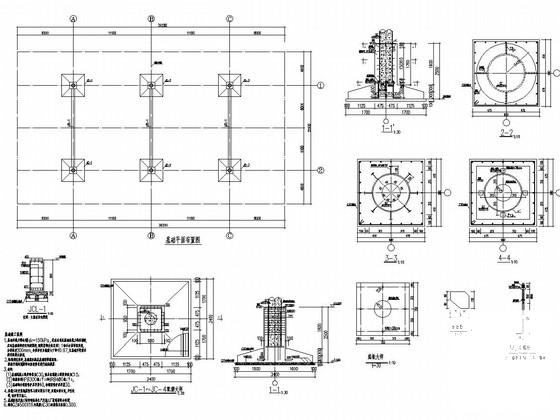

该资料包含：基础图，收费大棚三维图，收费大棚结构立面图，收费大棚平面图，屋顶结构构件连接关系及编号图，钢结构连接详图，屋面檩条布置图，共计8张图。

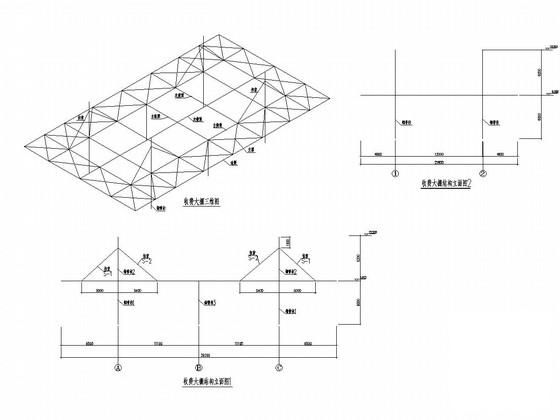

收费大棚三维立面图

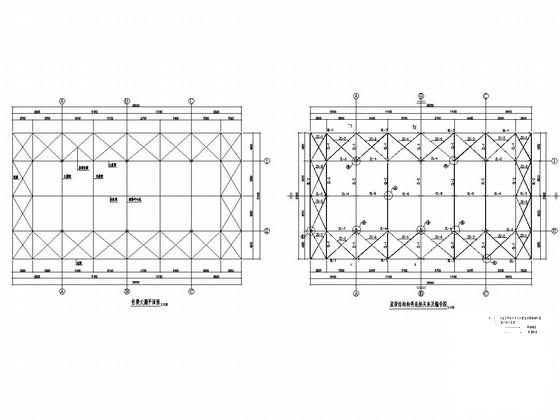

收费大棚平面图

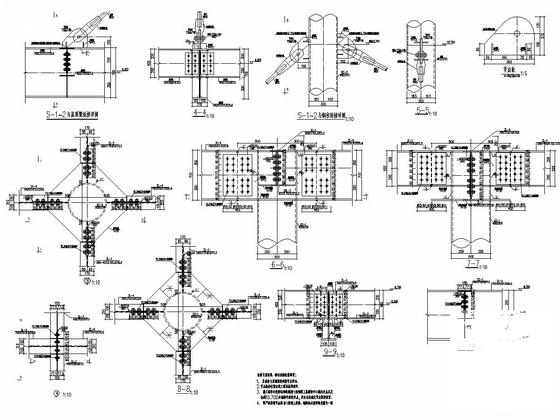

连接详图

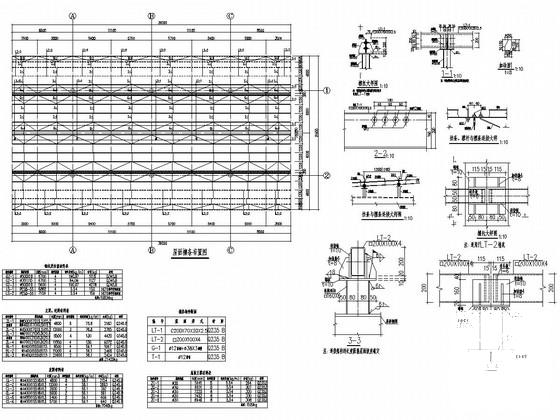

屋面檩条布置图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-09-18
- 评论次数：0
- 浏览次数：0
- 文件大小：1.2 MB
- 收藏次数：0
-
文件名称：
附件-995877897050857507567.rar
