管桁架钢结构结构月亮造型小品结构CAD施工图纸

附件详情

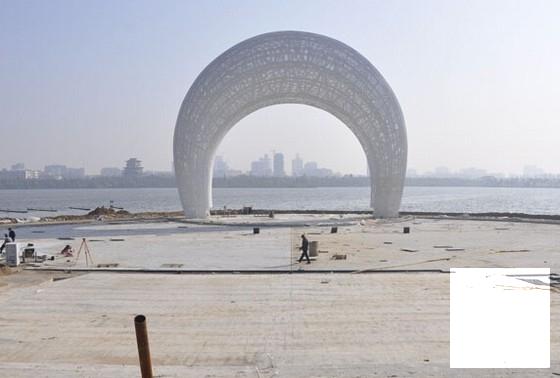

该项目是某外滩月亮造型小品项目，采用管桁架结构，该项目结构设计使用年限50年，采用的计算分析软件为：中国同济大学3D3S10.1，抗震设防烈度为6度，设计基本地震加速度为0.05g。该项目桩基础为钻孔灌注桩，桩径350，桩长现场定。

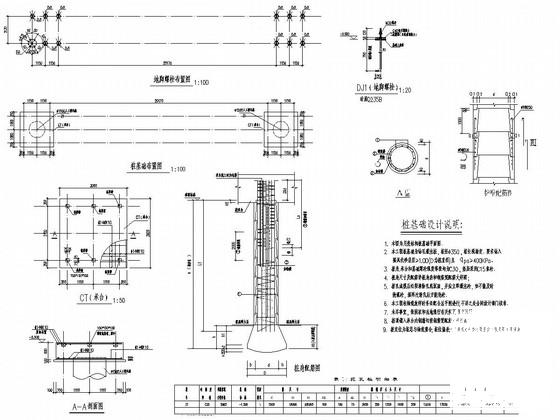

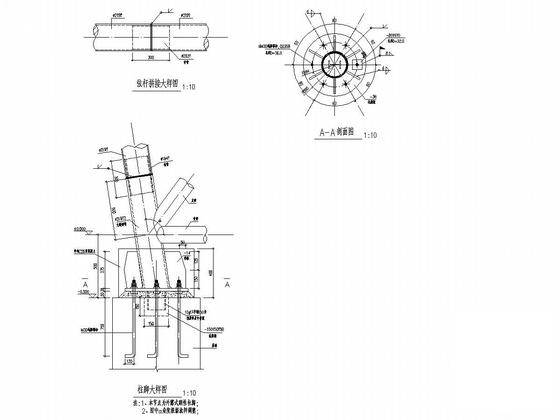

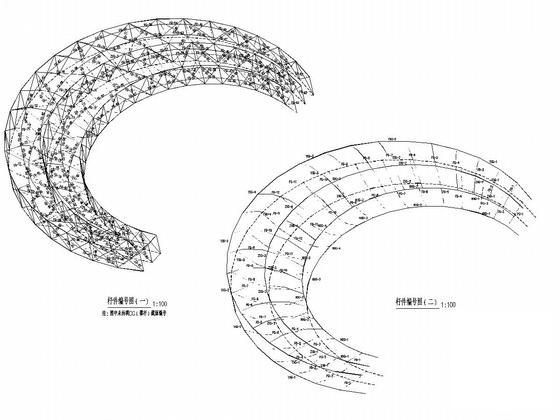

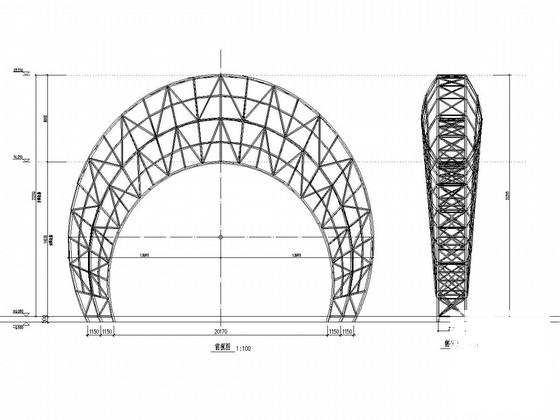

该资料包含：钢 结构设计说明 ，基础布置图，地脚螺栓布置图，俯视图，轴测图，前视图，节点编号图，节点坐标表，杆件截面图，杆件编号图，材料表， 节点图 ，共计10张图。
分享投稿时间：近几年7月。
