17层带储藏室地下车库剪力墙住宅楼结构CAD施工图纸(钢筋混凝土)

附件详情

该项目地上十七层住宅，层高为3.0米，地下二层储藏室，负一层高2.7米，负二层高3.0米,架空层高2.5米。地下车库与主楼连为一体，，主楼负二层地面与车库地面在同一标高。
该项目平面尺寸为长53.4米，宽11.9米，高53.9米。结构型式采用钢筋混凝土剪力墙结构，基础型式为钢筋混凝土筏板基础。
该资料包含：

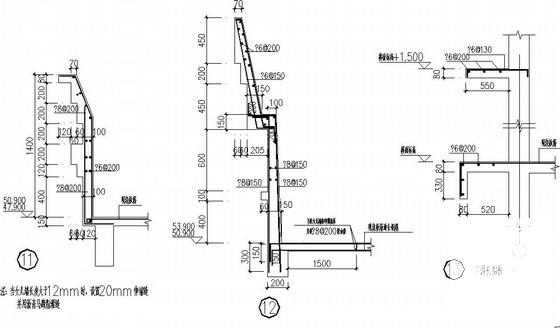

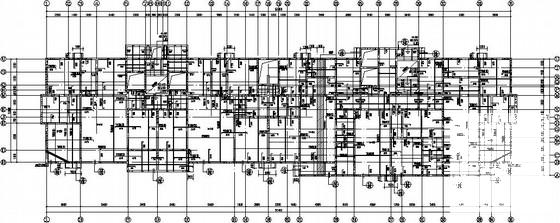

结构设计说明 、基础梁配筋图、基础板配筋图、剪力墙平法施工图、板配筋图、剪力墙柱表 、屋面标高剪力墙柱表 、构件 节点详图 、楼梯结构图、梁配筋图共37张图纸。
