3层框架结构体育馆建筑施工CAD图纸

资料简介
赚取积分

建筑类别：体育馆
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
钢筋混凝土结构：框架
图纸设计深度：施工图
项目所在地：广西
图纸设计风格：现代风格
图纸设计流派：现代
图纸设计格式：天正建筑CAD 7.0,CAD2000
建筑设计面积：6555.2平方米
占地面积：2183.3平方米
建筑高度：22.15m
建筑地上层数：3层
设计效果图：无

附件详情

工程名称：某三层框架结构体育馆
建设地点：广西
建设单位：xxxxxx
占地面积：2183.3平方米
建筑设计面积：6555.2平方米
层数：3
建筑高度：22.15m
工程性质：低层公建
耐火等级：2
抗震设防烈度：7
主要建筑设计结构形式：框架结构，屋面为网架结构
屋面防水等级：3
室内外高差：0.15
全套该资料包含：建筑设计说明，各平面图，各立面图，各剖面图，观众座位平面布置图，吸声体及灯具检修走道平面布置图，吸声体详图，比赛场架空木地板构造图，楼梯及残疾人坡道详图，门窗详图，卫生间详图等

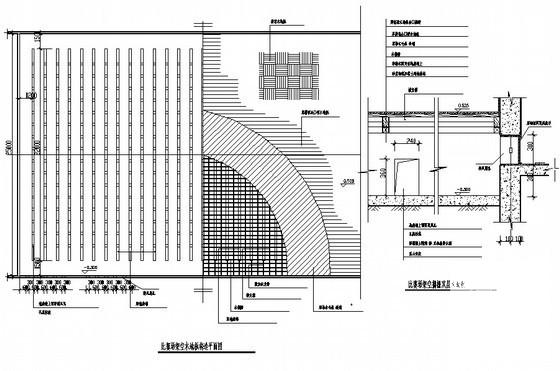

节点

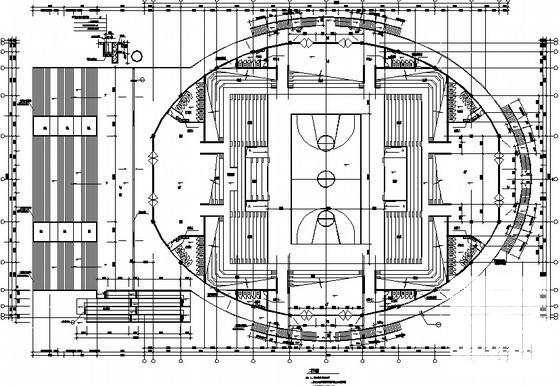

平面

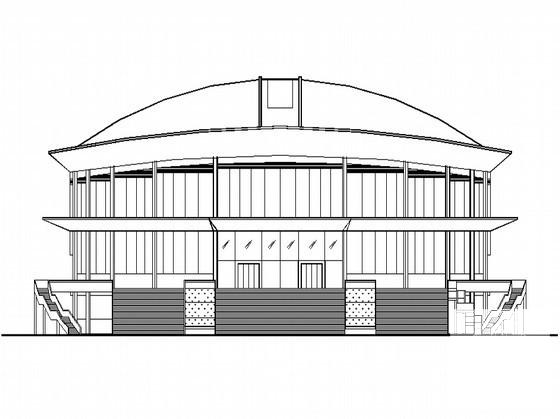

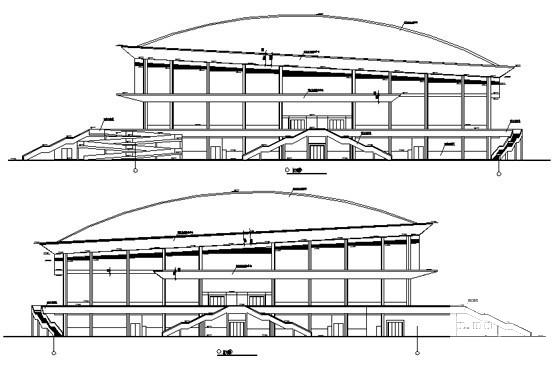

侧立面图

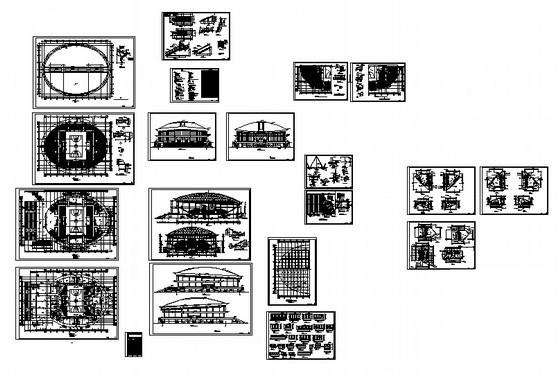

总图

以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图

以上是部分截图，请下载附件后查看完整高清内容

发布时间：2022-09-19
评论次数：0

浏览次数：0
文件大小：2.16 MB

收藏次数：0
文件名称：附件-995885906565559975707.rar
