5层钢框架结构教堂结构CAD施工图纸（建筑图纸）

附件详情

本项目为教堂。房间主要功能为：观众厅、办公室及相关房间，建筑设计结构形式为钢结构框架，长度71.2m、宽度31.5m，建筑高度15.900m。基础形式为天然地基上的钢筋混凝土独立基础，基础设计等级为丙级，抗震设防烈度为7度。

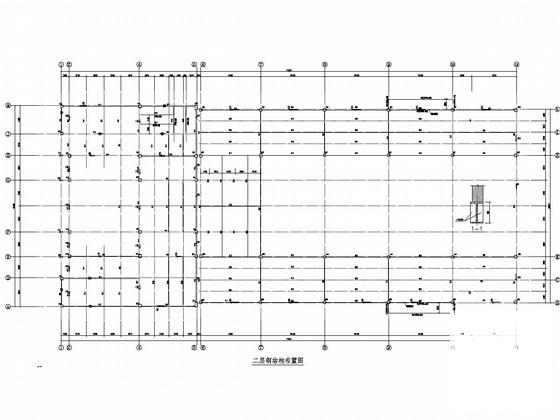

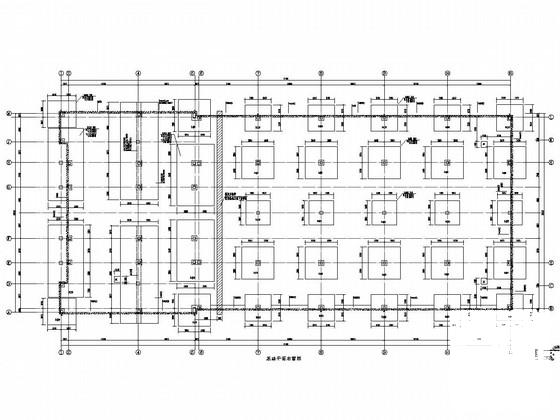

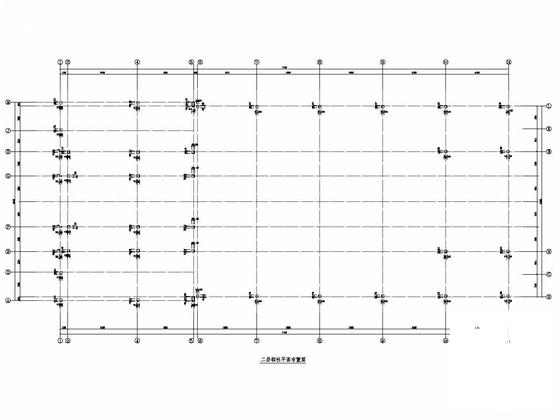

结构专业该资料包含：结构设计总说明，基础平面布置图，柱脚详图，地下室梁板柱平面布置图，钢柱 平面布置图 ，钢结构布置图，板施工图，节点详图，标准连接大样，标准焊接大样等共计21张图。

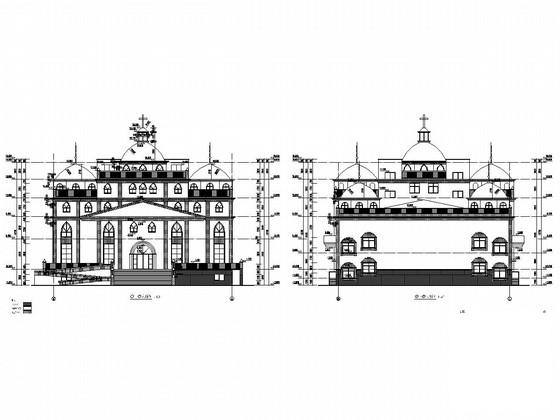

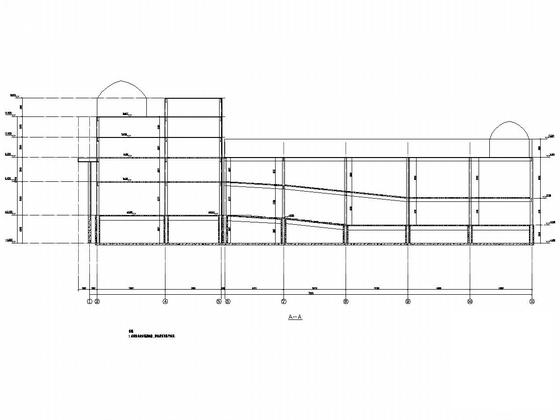

建筑专业该资料包含： 建筑施工图设计 总说明，建筑构造统一做法表，平面图，立面图，剖面图，楼梯图，节点详图共计13张图。
分享投稿时间：近几年。
