150立方米水池结构CAD施工图纸(钢筋布置图)
- 建筑类别：其他
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 参考图纸：3张
附件详情
该项目是水池项目，容量为150平方米，包括：池顶板钢筋布置图，池底板钢筋布置图，支柱配筋图，柱帽配筋图，剖面图，平面图总计3张图。
支柱配筋图
底板配筋图
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

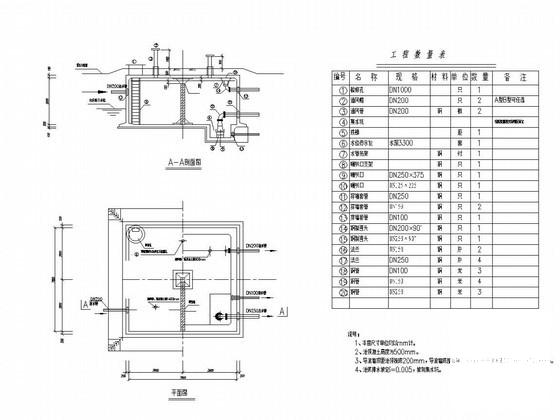

第 1 张图 -

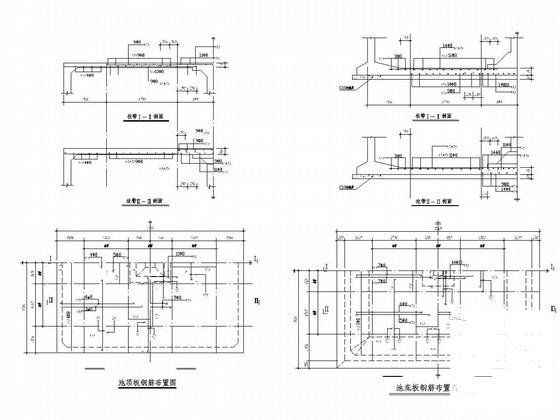

第 2 张图 -
第 3 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-09-20
- 评论次数：0
- 浏览次数：0
- 文件大小：0.19 MB
- 收藏次数：0
-
文件名称：
附件-995877657850780708775.zip
