商场改造为五星酒店结构CAD施工图纸(现浇钢筋混凝土)

  • 建筑类别:酒店
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.30kN/平方米
  • 参考图纸:44张

附件详情

该项目为改造项目,位于石家庄市,原工程为综合商业建筑,地上四层,地下一层(二层),建筑物高度22.8m;共分为四段,相邻段结构由伸缩缝分开,现浇钢筋混凝土框架结构,梁式筏板基础.改造前建筑主体已竣工,现甲方委托把该工程第四段改造成五星级酒店.该项目结构改造设计仅针对原结构第四段(A至R轴),其余均按原设计;结构改造设计的内容包括中天井拆除过程的结构验算,建筑类别变化后结构的整体验算和结构改造。
该资料包含:
结构设计总说明
地下室局部夹层拆除平面图
结构拆除平面图;拆除部分设计说明
结构加固平面图
原楼梯拆除、加固图
楼梯和客梯结构改造图
楼梯梯段钢梁详图
钢楼梯节点大样图
新加扶梯拆除、加固图
局部改造结构图
原有楼板洞口补板图
框架柱加固平面图,框架柱加固详图
客梯地坑配筋大样图,客梯地坑底板配筋图
客梯新增机房配筋图
共44张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

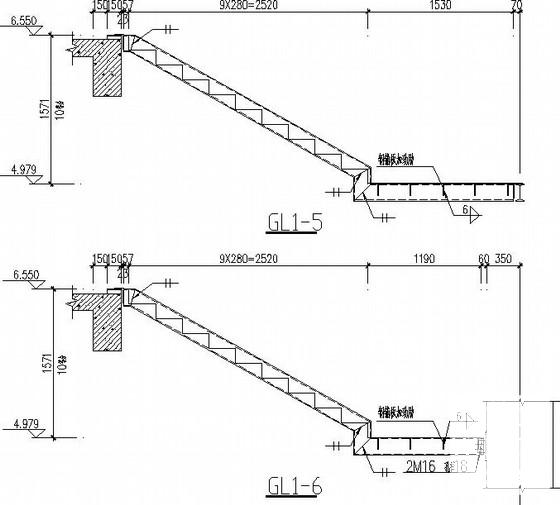

  • 商场改造为五星酒店结构CAD施工图纸(现浇钢筋混凝土) - 1
    第 1 张图
  • 商场改造为五星酒店结构CAD施工图纸(现浇钢筋混凝土) - 2
    第 2 张图
  • 商场改造为五星酒店结构CAD施工图纸(现浇钢筋混凝土) - 3
    第 3 张图
  • 商场改造为五星酒店结构CAD施工图纸(现浇钢筋混凝土) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
