中药厂纯水制水站CAD图纸(多介质过滤器)

附件详情

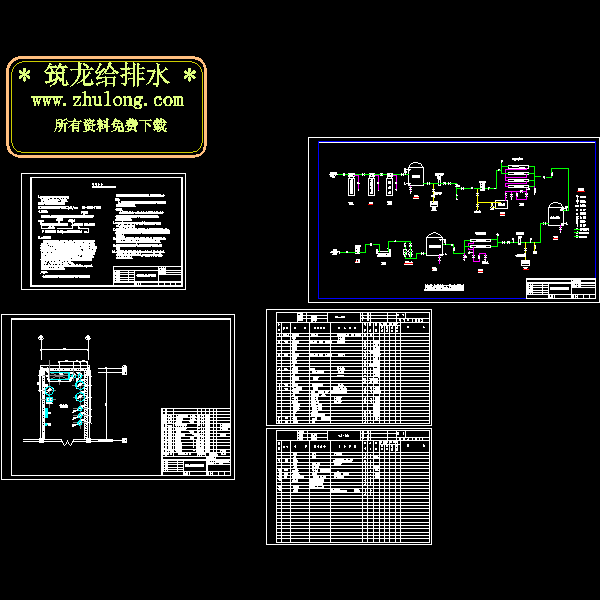

图纸内容为某中药厂纯水制水站，本站为该车间工艺设备用纯化水而设计，设计能力：纯化水量为Q=1m3/h.工艺要求供纯化水水质条件：电导率≤2μΩ/cm 。来自市政管网的饮用水，供水压力0.30MPa,首先送至予处理设备多介质过滤器，可去除水中的悬浮物及胶体等，减少对反渗透膜表面的污染，为提高活性碳吸附能力，和反渗透处理效率，再经板式换热器将水换热到20-25度后再进入活性碳过滤器,去除水中的余氯色度及有机物等杂质，、经予处理后的水进入饮用水水箱，根据水质情况投入适量的絮凝剂，以使微粒凝聚以便过滤，同时使进入反渗透设备的进水水压稳定，然后经精密过滤器，Ⅰ、Ⅱ级反渗透装置，去除水中的无机盐类及低分子有机物细菌等。水的利用率为70％，出水量，0.5m3/h，出水电导率≤2μΩ/Cm。
