框架结构商务中心结构CAD施工图纸(3层筏板结构)

  • 民用建筑设计使用年限:50年
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.30kN/平方米
  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :筏形基础
  • 地下室功能:其他
  • 参考图纸:22张
  • 设计年代:近代

附件详情

1、该项目由地下一层和地上三层组成,其中地下一层为储物室,地上三层为办公用房。采用现浇钢筋混凝土框架结构,建筑物总高度15.85m,总建筑面积6673.23平方米。地下室结构层高4.2m,建筑面积1903.27平方米。
2、基础形式采用梁板式筏形基础,基础主梁、平板底面标高-5.8m,C15素混凝土垫层厚度100㎜。
3、建筑结构的安全等级为二级;地基基础设计等级为丙级;设计地震分组为第一组;建筑场地类别为Ⅱ类,属建筑抗震四级地段;地下室防水等级为一级,该项目场地岩土工程勘察期间地下水位埋深较大,可不进行抗浮设防。
该资料包含:结构设计总说明,梁板式筏形基础主梁平法施工图,梁板式筏形基础平板平法施工图,柱平法配筋图,坡屋面板底柱平法配筋图,梁平法配筋图,楼面结构图,楼梯结构图等
共22张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

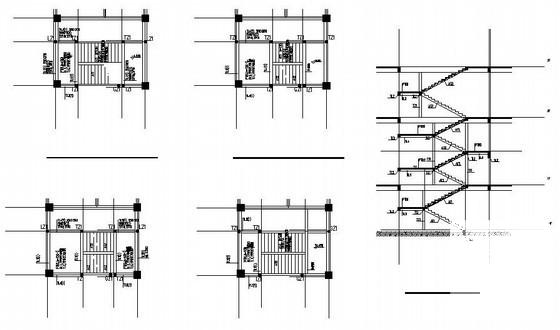

  • 框架结构商务中心结构CAD施工图纸(3层筏板结构) - 1
    第 1 张图

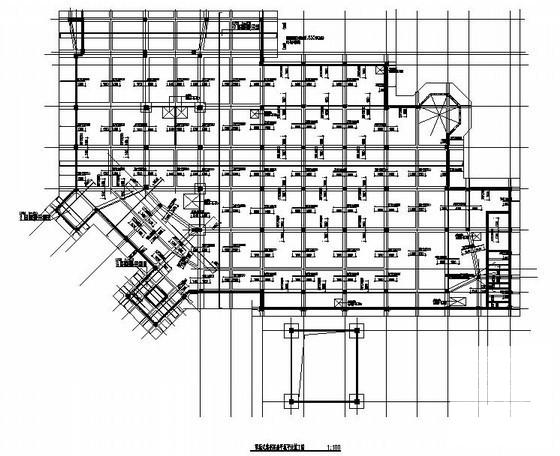

  • 框架结构商务中心结构CAD施工图纸(3层筏板结构) - 2
    第 2 张图

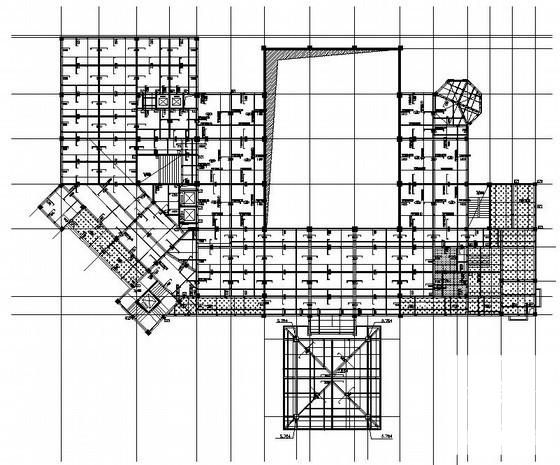

  • 框架结构商务中心结构CAD施工图纸(3层筏板结构) - 3
    第 3 张图
  • 框架结构商务中心结构CAD施工图纸(3层筏板结构) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
