框架结构知名酒店中式花园度假别墅CAD施工图纸(非机动车停车位)

  • 酒店类型:度假酒店
  • 建筑高度类型:单层建筑
  • 钢筋混凝土结构:框架
  • 图纸设计深度:施工图
  • 项目所在地:四川
  • 图纸设计风格:中式风格
  • 图纸设计格式:天正建筑CAD 7.0
  • 参考图纸:18张
  • 设计年代:近代
  • 建筑设计面积:36250平方米
  • 占地面积:66447.9平方米
  • 容积率:35
  • 建筑密度:27.72%
  • 建筑高度:5.425m
  • 设计效果图:无
  • 机动车辆停车位:188个
  • 非机动车停车位:99个

附件详情

附件设计说明:项目位于成都市北三环外蜀龙大道西侧,中式度假酒店,主要结构类型为框架,抗震设防烈度为7度,耐火等级不低于二级。
该资料包含:设计说明、各层平面图、立面图、剖面图、 经济技术指标 等。

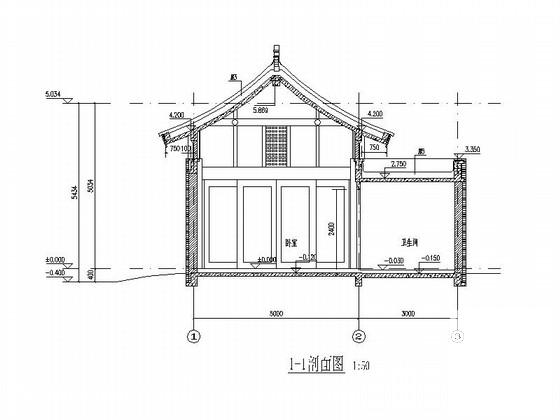

中式花园度假别墅剖面图

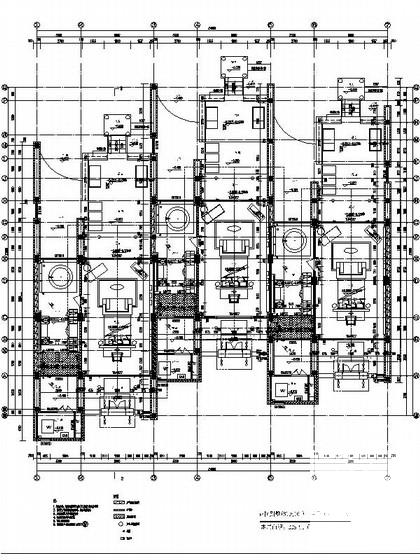

中式花园度假别墅平面图

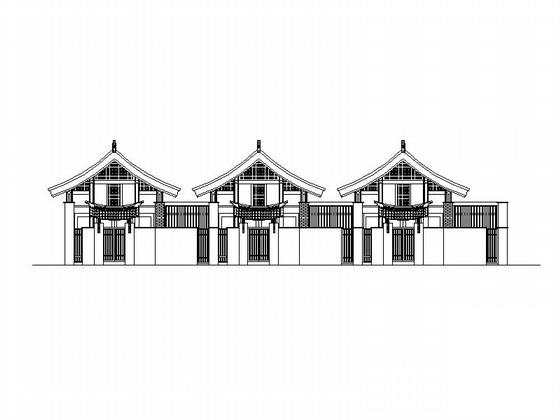

中式花园度假别墅立面图

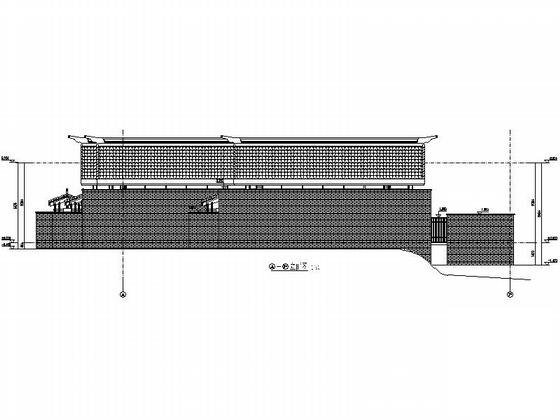

中式花园度假别墅立面图

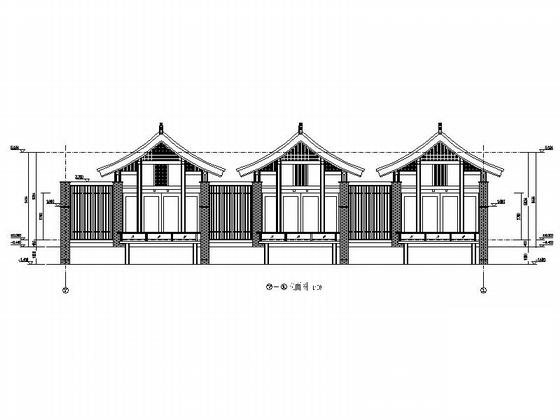

中式花园度假别墅立面图

中式花园度假别墅剖面图

中式花园度假别墅剖面图

中式花园度假别墅平面图

中式花园度假别墅平面图

中式花园度假别墅平面图

中式花园度假别墅平面图

中式花园度假别墅详图

总缩略图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 框架结构知名酒店中式花园度假别墅CAD施工图纸(非机动车停车位) - 1
    第 1 张图
  • 框架结构知名酒店中式花园度假别墅CAD施工图纸(非机动车停车位) - 2
    第 2 张图
  • 框架结构知名酒店中式花园度假别墅CAD施工图纸(非机动车停车位) - 3
    第 3 张图
  • 框架结构知名酒店中式花园度假别墅CAD施工图纸(非机动车停车位) - 4
    第 4 张图
  • 框架结构知名酒店中式花园度假别墅CAD施工图纸(非机动车停车位) - 5
    第 5 张图
  • 框架结构知名酒店中式花园度假别墅CAD施工图纸(非机动车停车位) - 6
    第 6 张图
  • 框架结构知名酒店中式花园度假别墅CAD施工图纸(非机动车停车位) - 7
    第 7 张图
  • 框架结构知名酒店中式花园度假别墅CAD施工图纸(非机动车停车位) - 8
    第 8 张图
以上是部分截图,请下载附件后查看完整高清内容
