乡卫生院3层综合楼建筑施工CAD图纸(附带效果图纸)

  • 工程设计年代:近代.3
  • 图纸设计深度:施工图
  • 建筑设计面积:1258.3平方米
  • 建筑高度:14.050m米
  • 设计效果图:有

附件详情

该项目为河南省XX乡卫生院三层综合楼,
已建成投入使用,
该项目总建筑面积1258.3平米;
该项目地上二层,局部三层,建筑高度14.050m;
建筑建筑设计结构形式为砖混结构,
建筑结构的类别为二级,
合理使用年限为50年,
抗震设防烈度为六度,
耐火等级为二级。
这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、等,共8张图纸.还有一张效果图。
设计功能包括:被褥室、输液室、病房、候诊厅、中西药房、X光室等


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

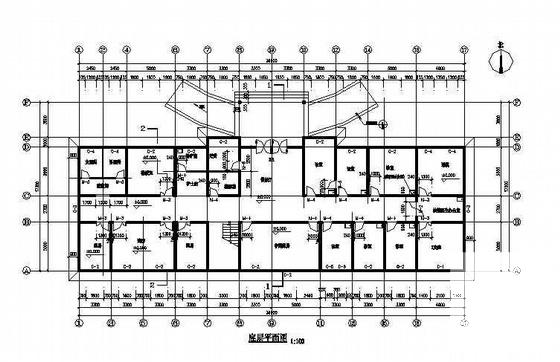

  • 乡卫生院3层综合楼建筑施工CAD图纸(附带效果图纸) - 1
    第 1 张图

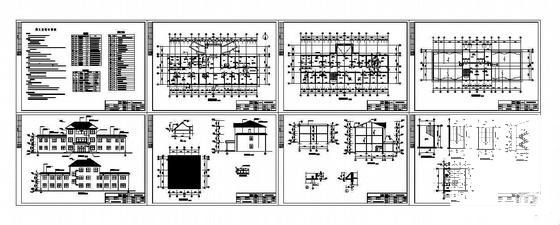

  • 乡卫生院3层综合楼建筑施工CAD图纸(附带效果图纸) - 2
    第 2 张图

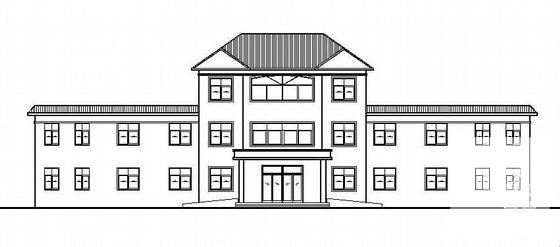

  • 乡卫生院3层综合楼建筑施工CAD图纸(附带效果图纸) - 3
    第 3 张图
  • 乡卫生院3层综合楼建筑施工CAD图纸(附带效果图纸) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
