5层中医医院综合楼建筑施工CAD图纸

资料简介
赚取积分

建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
钢筋混凝土结构：框架
图纸设计深度：施工图
项目所在地：陕西
图纸设计风格：现代风格
图纸设计流派：现代
图纸设计格式：天正建筑CAD 7.0,CAD2000
建筑设计面积：4600.46平方米
占地面积：1760.59平方米
建筑高度：5m
地上层数：20.25层
设计效果图：无

附件详情

该项目为中医医院综合楼，五层框架结构；设有两部医用电梯，功能包括中药房、理疗科室、检查科室、消毒室、图书室、会议室及办公室等；立面造型新颖，经济合理。
占地面积：1760.59平方米
建筑设计面积：4600.46平方米，
建筑层数：5层，
檐口高度：20.25米，
建筑结构：框架结构
含总平面图、平面图、立面图、剖面图和节点详图，设计说明

图5

图6

以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源

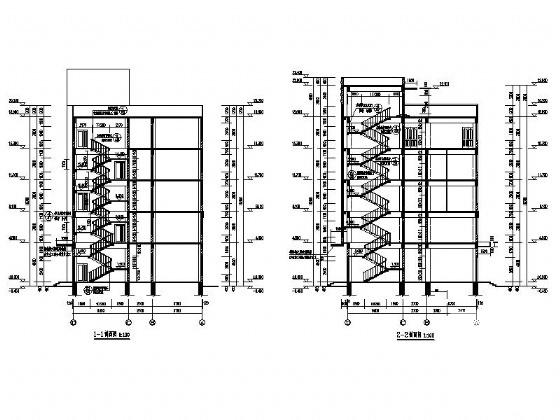

第 1 张图

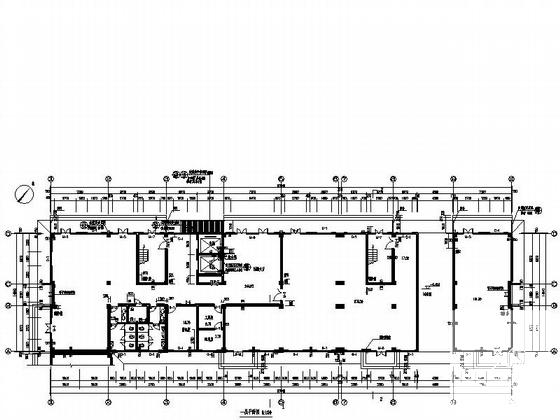

第 2 张图
第 3 张图
第 4 张图
第 5 张图

以上是部分截图，请下载附件后查看完整高清内容
