21层框剪结构综合服务中心结构CAD施工图纸（PHC桩基）

附件详情

该附件为地上21层，地下一层的行政综合服务中心，主要用作机关办公用房。结构性质为A级高度高层建筑，结构体系为钢筋砼框架—剪力墙结构，基础桩型为PHC桩，人防抗力等级为核5级，建筑抗震设防烈度为7度。

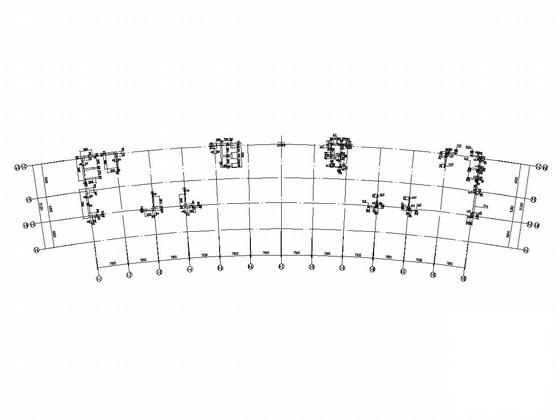

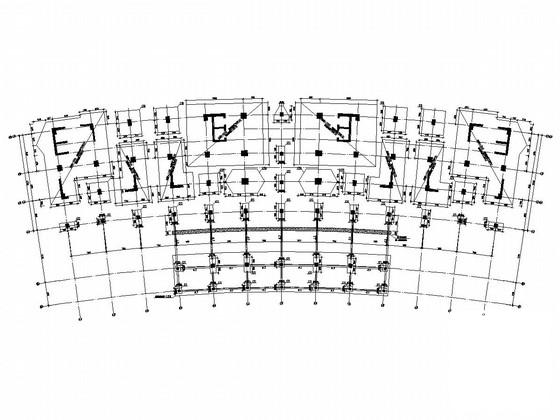

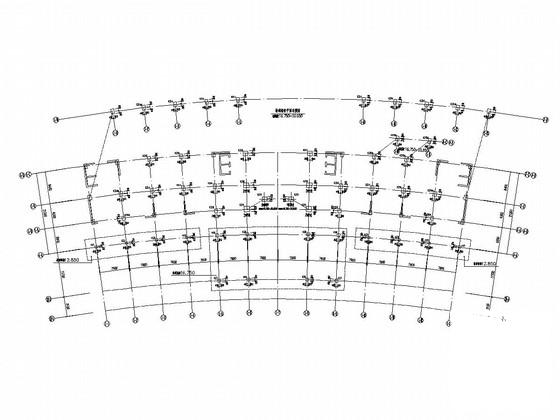

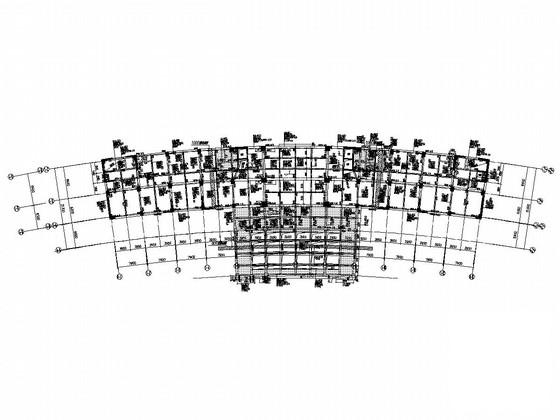

该资料包含：结构设计总说明、承台平面图、梁配筋平面图、剪力墙平面布置图、框架柱 平面布置图 、配筋详图、节点大样、坡道详图、入口大台阶详图、 楼梯详图 等共26张图纸。
出图时间：近代.12。
