2层带阁楼砖混结构别墅建筑结构设计施工图纸

附件详情

某二层带阁楼砖混结构别墅建筑结构图
该资料为:某二层带阁楼砖混结构别墅建筑结构图
该项目主体结构为二层带阁楼(部分地下室)砖混结构住宅。
柱的抗震等级均为四级。
该资料包含:
结构设计总说明、基础设计说明、平面图、立面图、剖面图、基础平面图、基础底板下皮支座附加钢筋平面图、-2.750标高地梁平法施工图、负一层顶结构平面图、-0.020标高梁平法施工图、一层顶结构平面图、3.480标高梁平法施工图、二层顶结构平面图、6.680标高梁平法施工图、阁楼层顶(斜屋面)结构平面图、斜屋面梁平法施工图、各层平面图、TB图共21张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

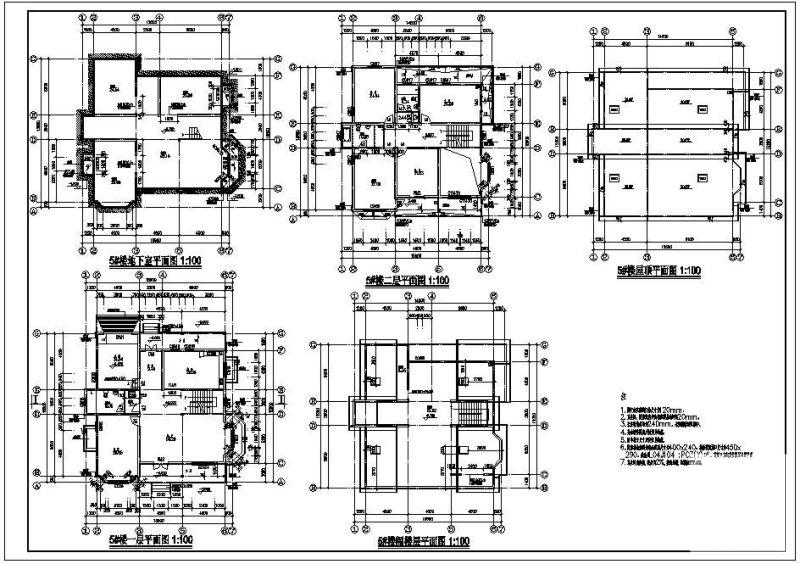

  • 别墅建筑施工设计 - 1
    别墅建筑施工设计 - 1

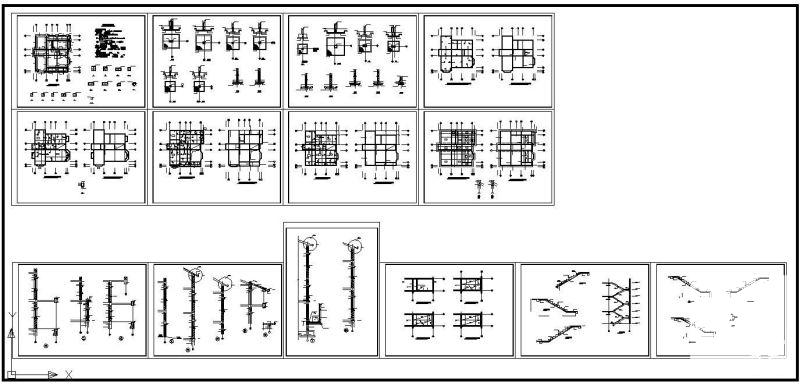

  • 别墅建筑施工设计 - 2
    别墅建筑施工设计 - 2

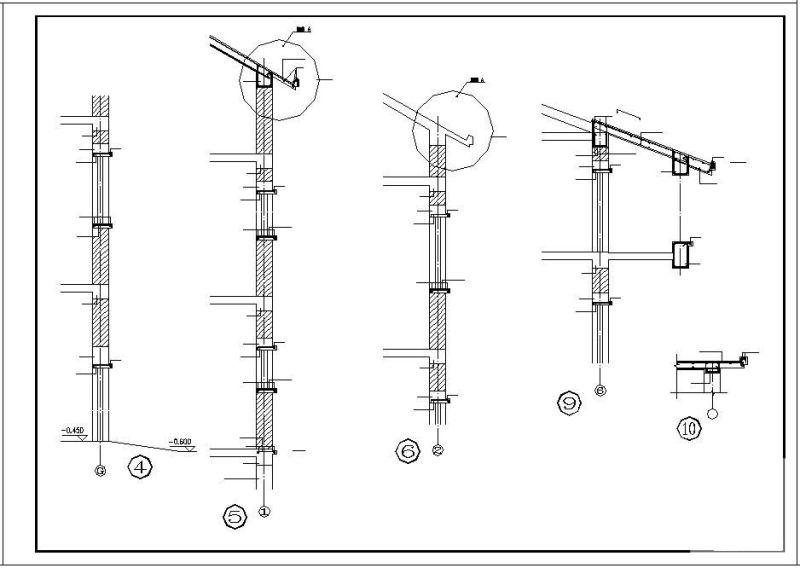

  • 别墅建筑施工设计 - 3
