10层院总体研发与实验楼幕墙工程建筑施工CAD图纸(钢筋混凝土结构)

  • 办公楼类型:企业办公楼
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 图纸设计深度:施工图
  • 项目所在地:北京
  • 图纸设计风格:欧陆风格
  • 图纸设计流派:新古典
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:28张
  • 建筑设计面积:53647.79平方米
  • 建筑高度:44.99m
  • 地上层数:10层
  • 地下层数:2层
  • 设计效果图:无

附件详情

该项目为北京航天某院总体研发与实验楼幕墙工程 建筑施工 图,
工程性质:综合楼;
建筑高度:44.99M
建筑层数:地下一、二层,裙房为两层,东西两座主楼为十层
标准层高: 3.90M
主体建筑设计结构形式:框架剪力墙
地面粗糙度类型:C类
建筑总面积:53647.79M2
建筑物耐火等级:一级
抗震设计烈度: 八度
该幕墙工程主要为框架幕墙,幕墙形式有半明半隐、复合铝板、石材、采光顶等,这就要求幕墙有很好的一致性和互换性,因此采用通用性较强的幕墙形式,以保证幕墙的安装进度和安装质量。
幕墙的面板主要采用玻璃和复合铝板及石材。裙楼部分主要为半明半隐玻璃幕墙窗及石材,玻璃幕墙窗采用隔热断桥式铝合金型材,石材采用钢龙骨,铝合金挂件系统连接,方便、安全,可拆换;主楼采用半明半隐玻璃幕墙与复合铝板装饰条相间,使整个建筑立面简洁大方,并使整个大厦的建筑风格现代而大气。
该项目在玻璃幕墙外又采用大量百页增强装饰效果,通过不同规格的装饰百页的衔接,体现建筑装饰的完整性和一致性。根据建筑的消防要求,幕墙防火设计只需在楼层间设置水平防火线。
图纸内容包括各层平面图、门窗大样图、点式幕墙大样图、幕墙标准 节点图 、主入口雨棚部分、采光顶幕墙部分、石材大样图、玻璃幕墙计算书、设计总说明等等共28张图纸


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

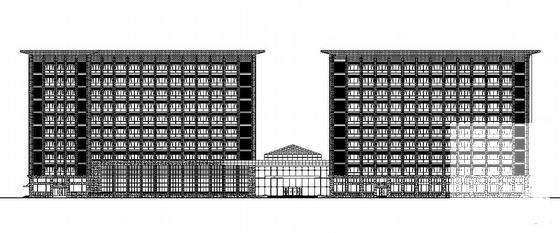

  • 10层院总体研发与实验楼幕墙工程建筑施工CAD图纸(钢筋混凝土结构) - 1
    第 1 张图

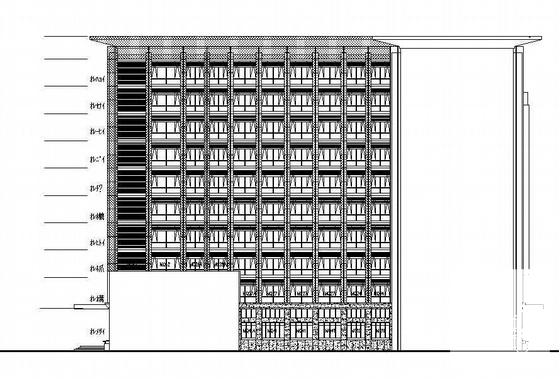

  • 10层院总体研发与实验楼幕墙工程建筑施工CAD图纸(钢筋混凝土结构) - 2
    第 2 张图

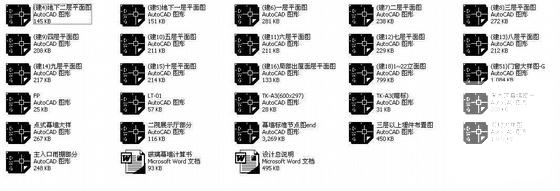

  • 10层院总体研发与实验楼幕墙工程建筑施工CAD图纸(钢筋混凝土结构) - 3
    第 3 张图

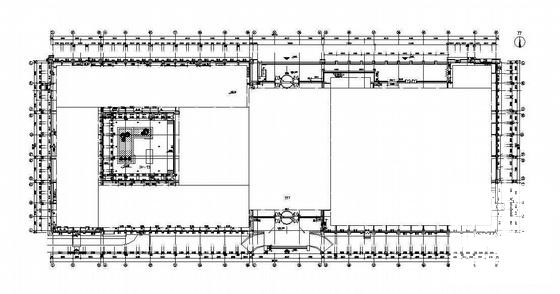

  • 10层院总体研发与实验楼幕墙工程建筑施工CAD图纸(钢筋混凝土结构) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
