43层超高商业楼建筑施工图纸

  • 商业聚合形态:“点”式
  • 建筑类别:商业综合体
  • 建筑高度类型:超高层建筑
  • 外立面材料:幕墙
  • 幕墙面板材料:玻璃幕墙
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架,框架核心筒
  • 图纸设计深度:施工图
  • 项目所在地:天津
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑设计面积:162574.3平方米
  • 占地面积:10586.6平方米
  • 建筑密度:67.2%
  • 绿化率:5%
  • 建筑高度:189.15m
  • 地上层数:43层
  • 地下层数:3层
  • 设计效果图:无

附件详情

(1) 建筑类别:一类超高层金融写字楼
(2) 设计使用年限:50年
(3) 建筑耐火等级:主体及地下室一级,裙房(大堂)二级
(4) 地下室防水等级:一级
(5) 屋面防水等级:I级
(6) 抗震设防烈度:7度
(7) 人防:异地建设
(8) 结构类型:主楼采用外筒为钢桁架筒、内筒为钢筋混凝土核心筒所形成的混合结构体系。附楼采用钢筋混凝土框架结构体系。
规划建设占地面积:10586.6平方米
总建筑设计面积:162574.3平方米
建筑层数:地上43层
地下3层
建筑密度:67.2%
建筑基底面积:7115.5平方米
知名地产率:5%
建筑高度:189.15米



立面

平面

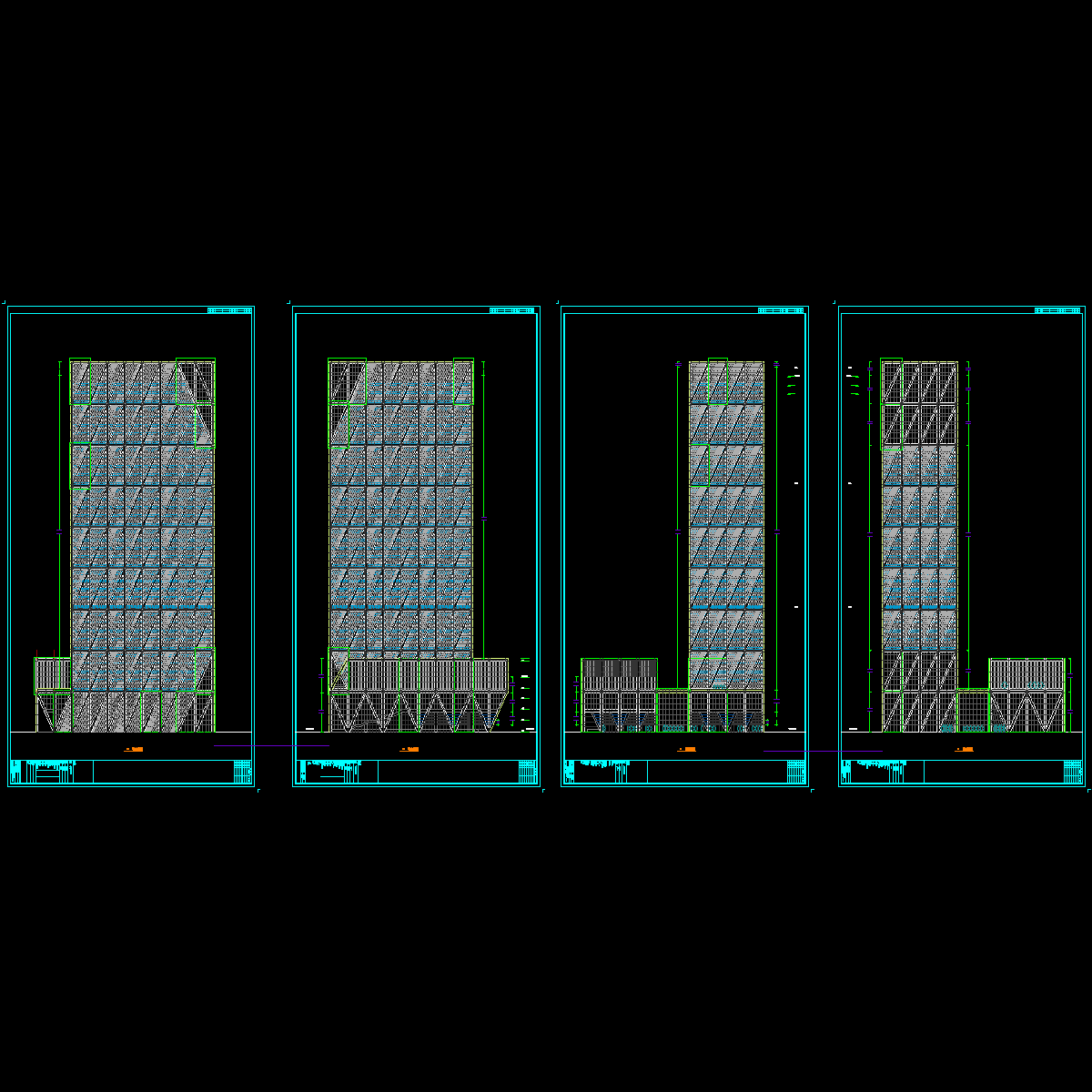

立面图.

剖面图

总图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 100207_立面图.dwg
    100207_立面图.dwg

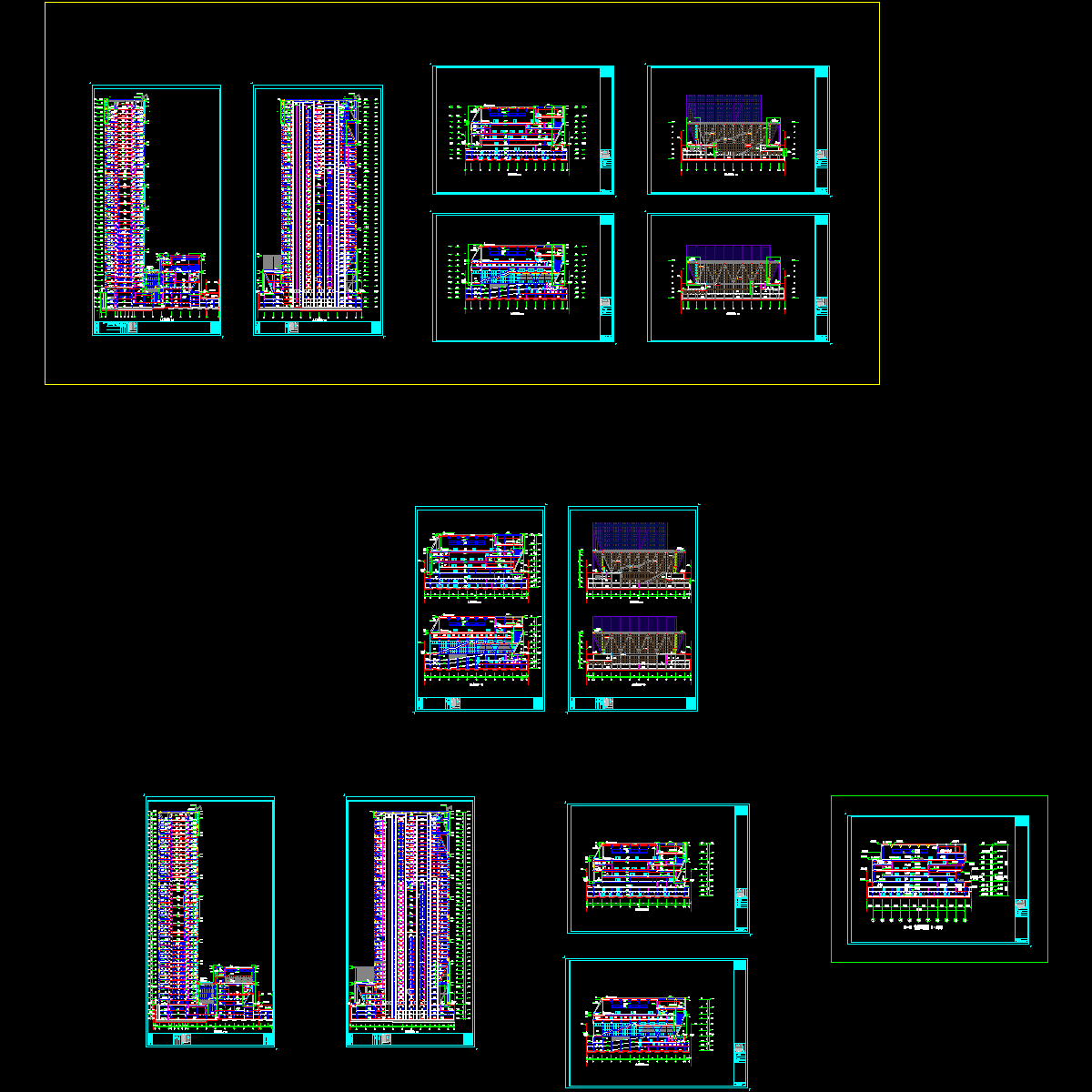

  • 100207_剖面.dwg
    100207_剖面.dwg

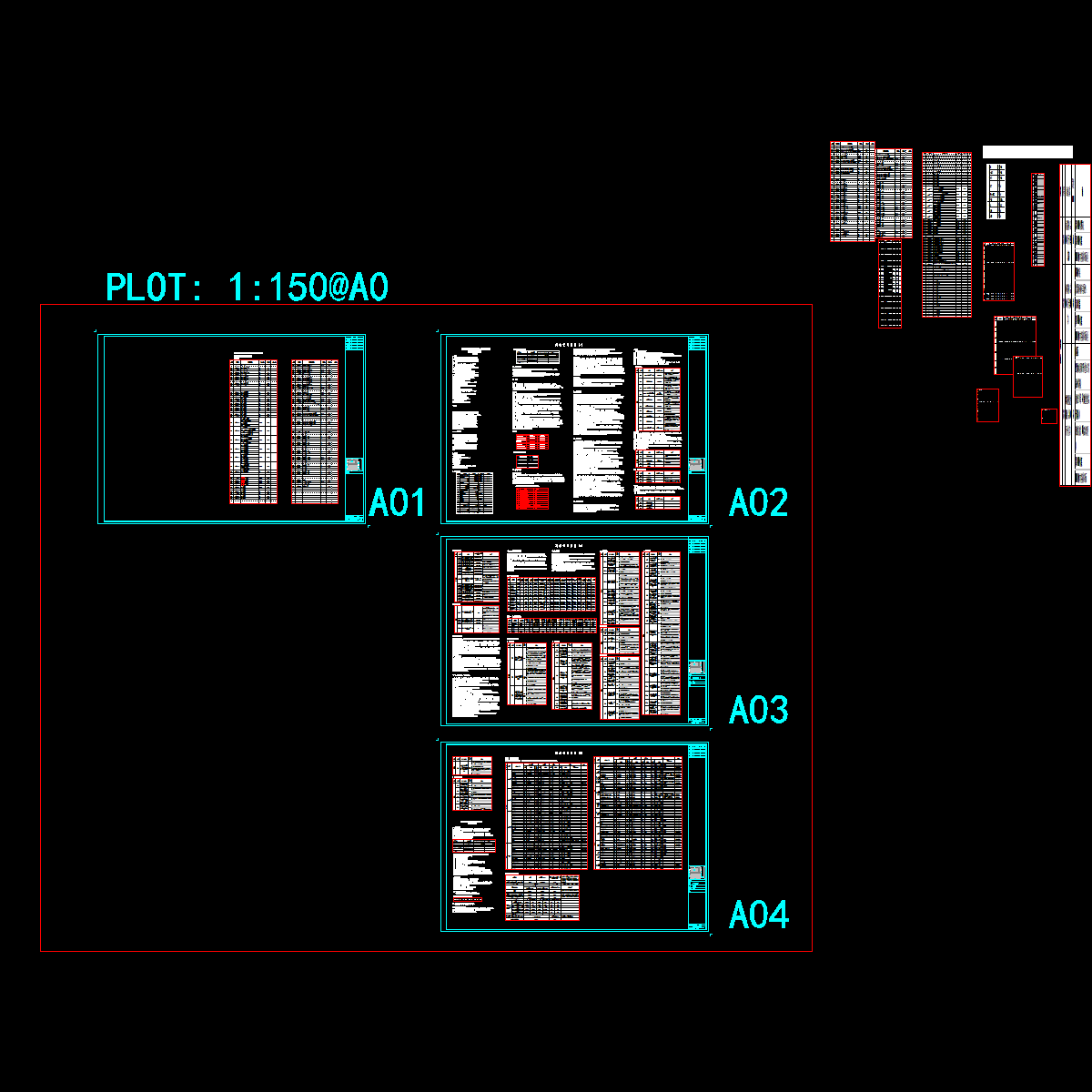

  • 100207_说明.dwg
    100207_说明.dwg

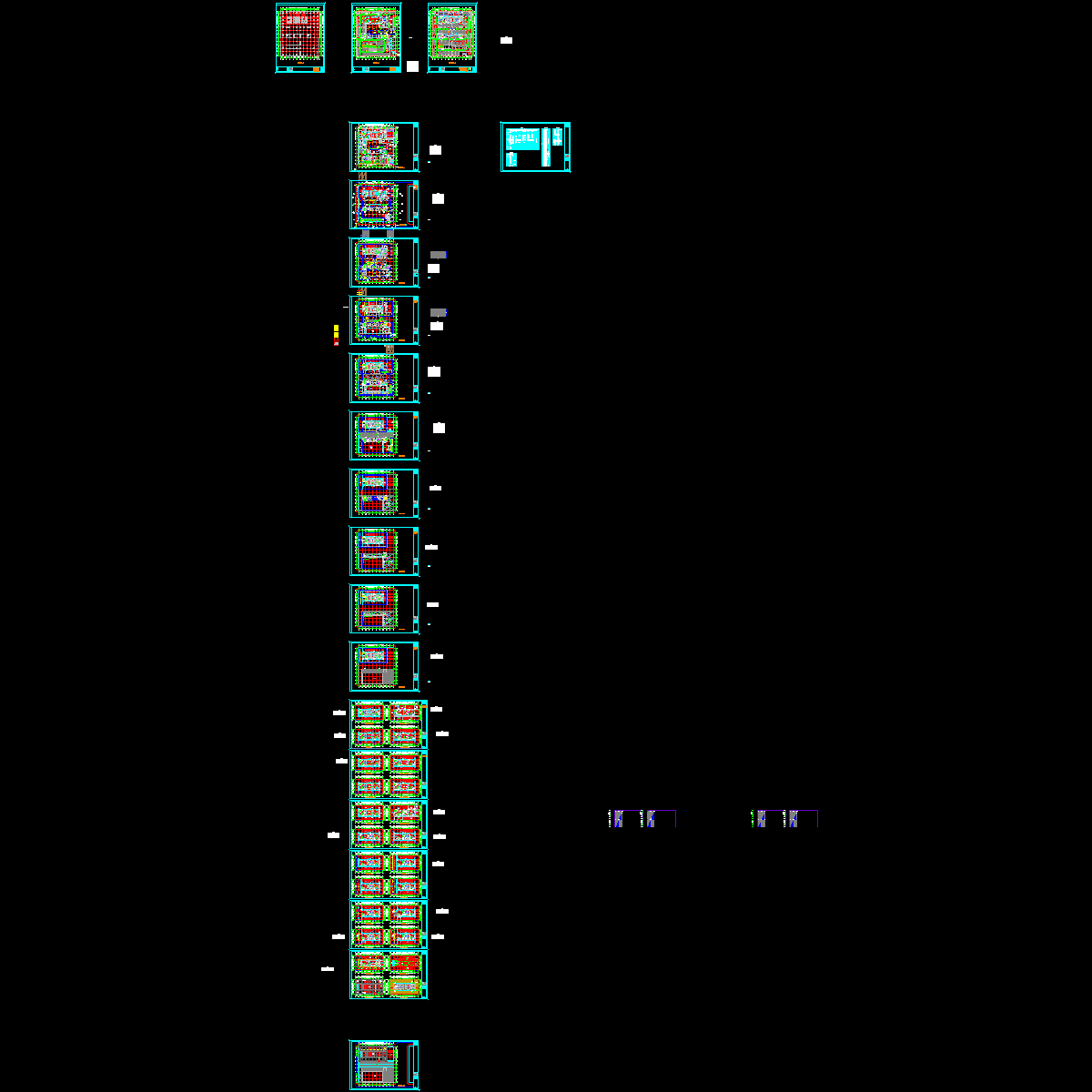

  • 平面图.dwg
    平面图.dwg

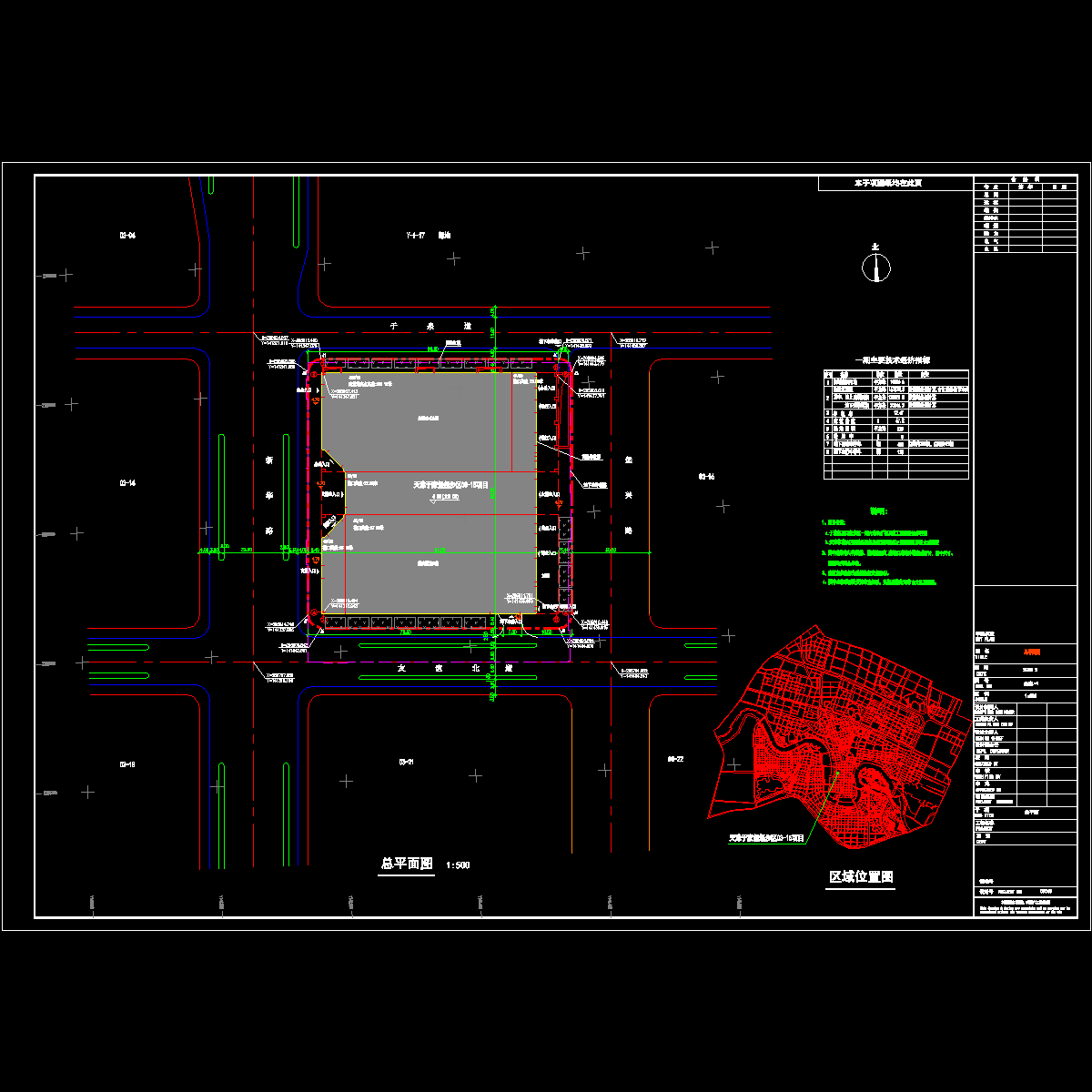

  • 施工图总图100208最终.dwg
    施工图总图100208最终.dwg
