住宅楼结构CAD图纸（毕业设计方案）

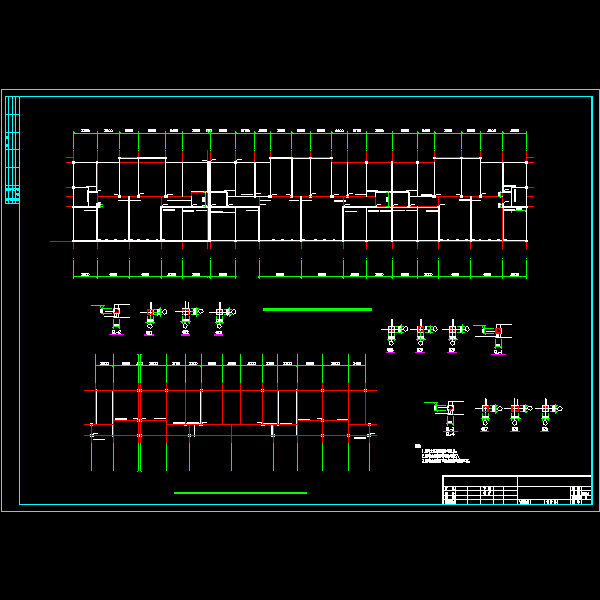

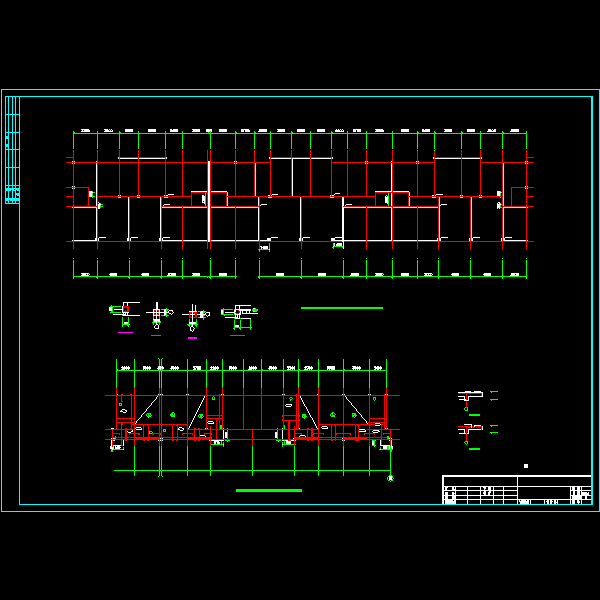

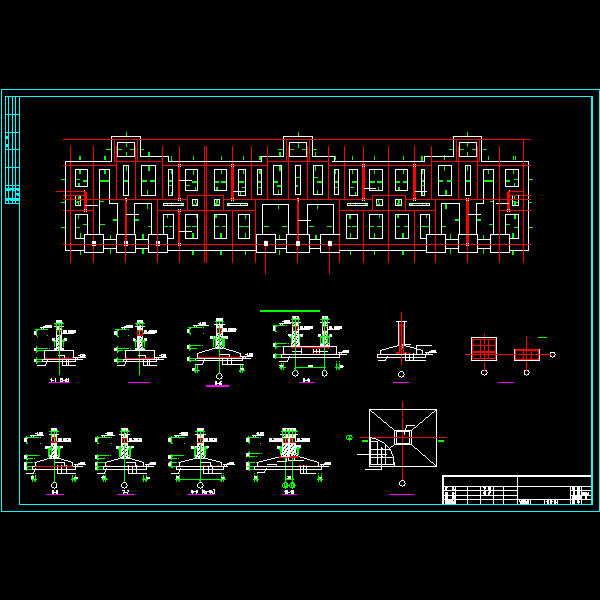

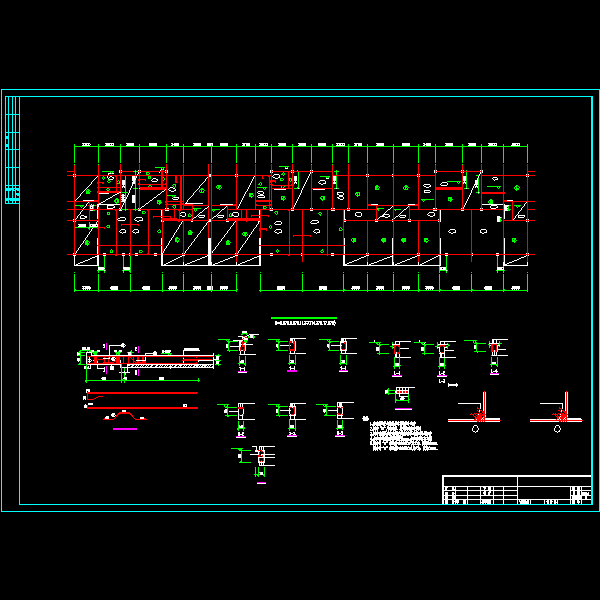

洛阳某住宅楼结构图 　　主体7层砌体砖混结构，无地下室，主体结构高度为20.400M 　　基本风压：0.40KN/平米 　　基本雪压：0.35KN/平米 　　场地地震基本烈度：6度 　　该资料包含： 　　结构设计总说明、基础平面布置图、各层楼面梁板平面布置及详图、屋面梁板平面布置及详图、各层圈、过梁、构造柱面梁板平面布置及详图、局部屋面梁板平面布置图、楼梯详图、门斗结构详图共8张图纸。
