二类高层钢筋混凝土结构办公楼科研楼综合楼水施图纸（多功能厅）
- 附件设计说明：有
- 建筑类别：办公
- 建筑高度类型：高层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 图纸设计深度：施工图
- 参考图纸：44张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
- 消火栓用水量室外(L/S)：20
- 消火栓用水量室内(L/S)：20
- 大样节点：卫生间
- 项目所在地：辽宁
附件详情
- 给排水设计说明及图例
- 给排水平面图
- 喷洒平面图
- 给水系统图
- 消防系统 图
- 排水系统图
- 卫生间大样图
附件详情
建筑设计面积：19930.13平方米，建筑高度47米。设计内容：该项目的给水、排水、消防、灭火器设计。
，共44张。
给水系统图
消火栓系统图
自动喷淋平面图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

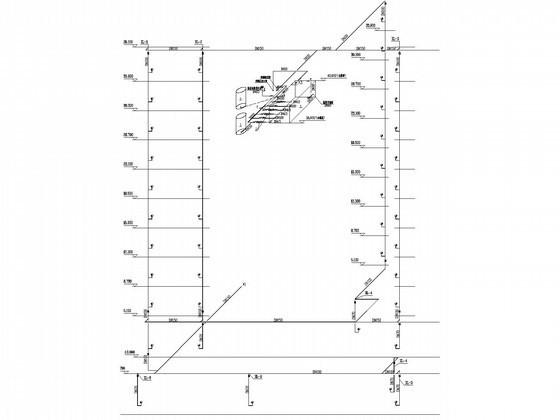

第 1 张图 -

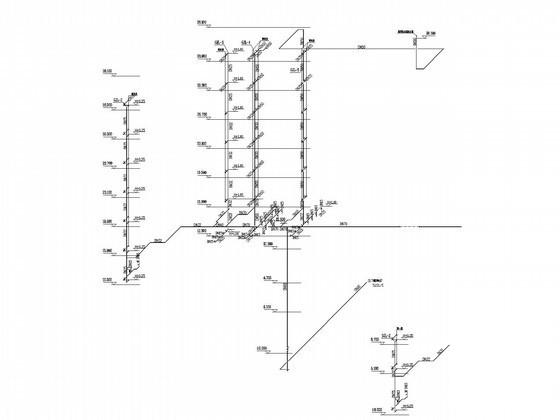

第 2 张图 -

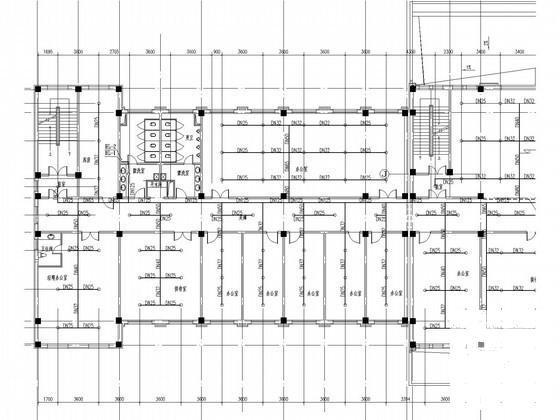

第 3 张图 -

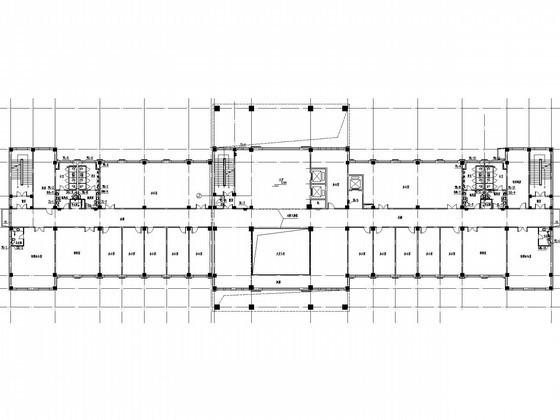

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-03
- 评论次数：0
- 浏览次数：0
- 文件大小：5 MB
- 收藏次数：0
-
文件名称：
附件-995859975586588787667.rar
