综合性小区规划图纸及B组团建筑施工图纸,共55张图纸

  • 图纸设计深度:施工图
  • 设计效果图:无
  • 有无人防:无
  • 参考图纸:55张

附件详情

某综合性小区规划图及B组团 建筑施工 图(55张)

包含:小区规划图,竖向图,B组团的10-16#住宅楼,会所,车库建筑施工图。

小区 经济技术指标
总占地面积:46729.55平方米。
占地面积:15651平方米。
总建筑设计面积:92717平方米。
建筑密度:33.49%。
容积率:1.98。
绿化率:31.52%。
建筑层数:六跃七层,沿街底层为营业房。
建筑高度:21.3米。

10# 总建筑面积约3232.11平方米。
11、12# 总建筑面积约8178.78平方米。
13# 总建筑面积约3246.12平方米。
15、16# 总建筑面积约6492.24平方米。

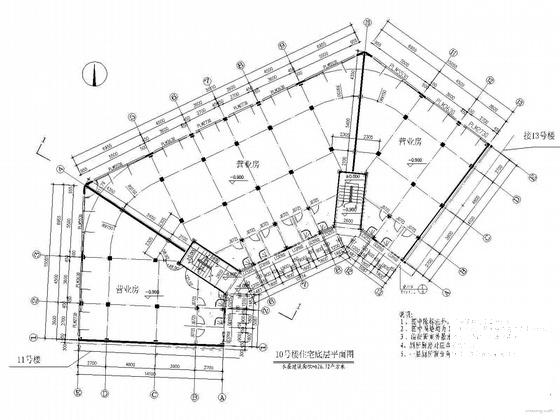

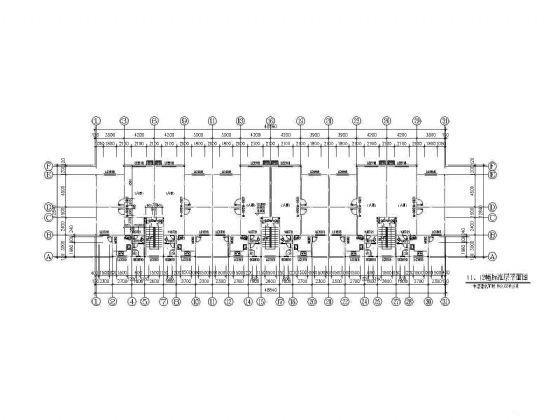

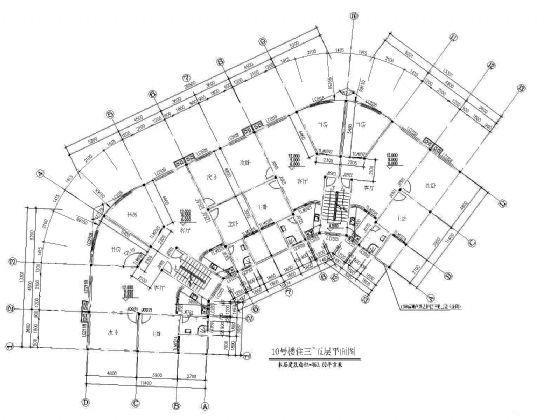

户型组合平面

户型组合平面

户型组合平面

户型组合平面

户型组合平面

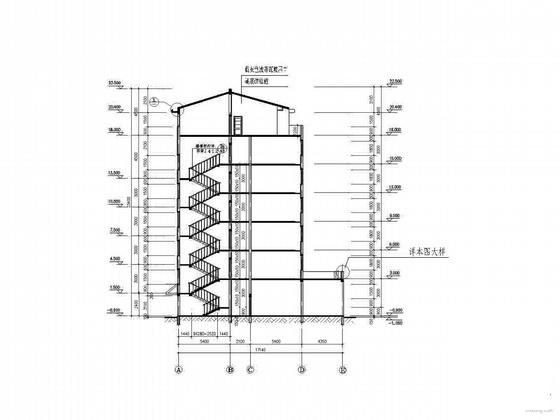

车库剖面

会所

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

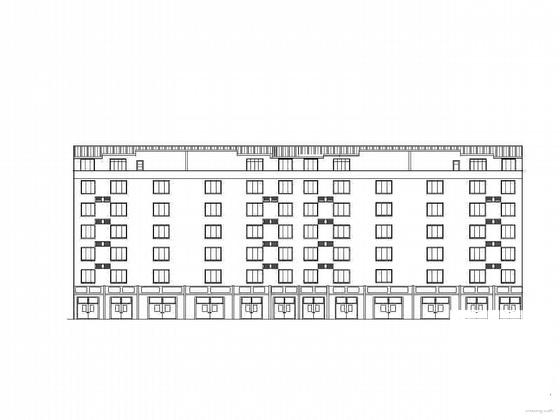

  • 小区建筑施工图纸 - 1
    小区建筑施工图纸 - 1
  • 小区建筑施工图纸 - 2
    小区建筑施工图纸 - 2
  • 小区建筑施工图纸 - 3
    小区建筑施工图纸 - 3
  • 小区建筑施工图纸 - 4
    小区建筑施工图纸 - 4
  • 小区建筑施工图纸 - 5
    小区建筑施工图纸 - 5
以上是部分截图,请下载附件后查看完整高清内容
