3层别墅电气CAD施工图纸设计（三级负荷）(综合布线系统)
- 建筑类别：住宅建筑
- 建筑高度：多层建筑
- 建筑设计面积：2413平方米
- 建筑地上层数：3层
- 建筑地下层数：1层
- 设计阶段：施工图设计
- 分享投稿时间：近几年
- 负荷等级：三级负荷
- 防雷等级：三级
- 接地方式：TN-C-S
- 设计内容：电气设计说明,配电箱系统,动力配电系统,照明配电系统,建筑物防雷接地,电气消防报警系统,远传抄表系统,电话宽带系统,楼宇可视对讲系统,有线电视系统,综合布线系统,保安闭路监视系统
附件详情
- 一、电气说明及图例
- 二、配电箱及配电系统图
- 三、弱电系统图
- 四、电力平面图
- 五、 照明平面图
- 六、 弱电平面图
- 七、防雷接地平面图
附件详情
本稿件为某三层别墅全套电气图纸。工程是三层住宅，建筑主体高度10.02米，总建筑面积为2413平方米。电气设计包括：
供配电系统
；建筑物防雷、接地系统及安全措施；弱电：电话、有线电视、宽带网络对讲；远程抄表系统。

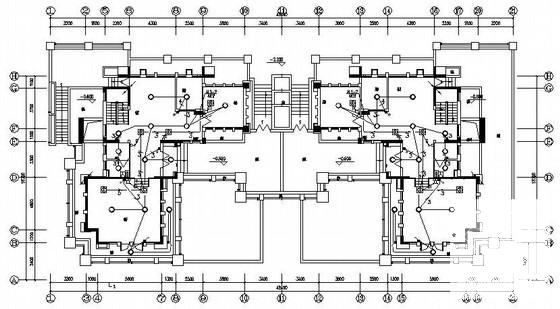

以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-
第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-06
- 评论次数：0
- 浏览次数：0
- 文件大小：1.17 MB
- 收藏次数：0
-
文件名称：
附件-995856706587969807667.rar
