2层城市展厅给排水消防CAD施工图纸
- 附件设计说明：有
- 建筑类别：其他
- 建筑设计面积：9314平方米
- 建筑地上层数：2层
- 图纸设计深度：施工图
- 参考图纸：12张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 供水方式：市政供水
- 排水体制：污废合流
- 消火栓用水量室外(L/S)：30
- 消火栓用水量室内(L/S)：15
- 特殊系统：直饮水
- 大样节点：水箱,卫生间
- 项目所在地：黑龙江
附件详情
- 消防系统 原理图
- 给排水消防平面图
- 卫生间详图
- 水箱间详图
- 自动喷洒原理图
- 给排水立管图
- 雨水立管图
- 给排水总平面图
- 污水立管图
附件详情
该项目包括展厅和车间，地上二层，地下0层，建筑高度12.4米，建筑面积为9314平方米，属多层公共建筑。建筑工程设计耐火等级二级。室内外高差0.02米。该项目设计内容包括展厅给排水、消火栓灭火系统、自动喷水灭火系统、灭火器配置和室外管线设计。
，共12张。
污水立管图

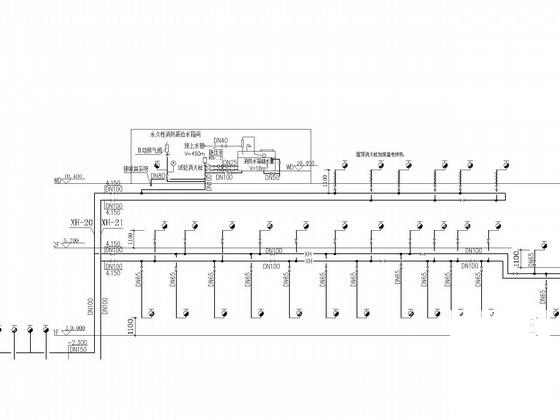

消火栓系统图

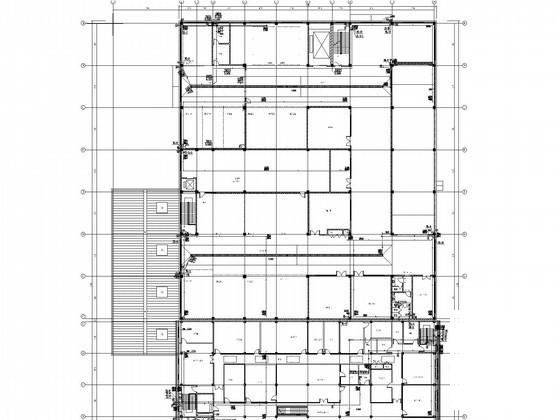

给排水平面图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-07
- 评论次数：0
- 浏览次数：0
- 文件大小：3.15 MB
- 收藏次数：0
-
文件名称：
附件-995859998078868768089.rar
