家具生产车间给排水消防CAD施工图纸
- 附件设计说明：有
- 建筑类别：工业建筑
- 建筑高度类型：单层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：10493平方米
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 参考图纸：36张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
- 排水体制：污废合流,雨污分流
- 消火栓用水量室外(L/S)：40
- 消火栓用水量室内(L/S)：20
- 项目所在地：安徽
附件详情
- 给排水施工图 设计说明
- 喷淋平面图

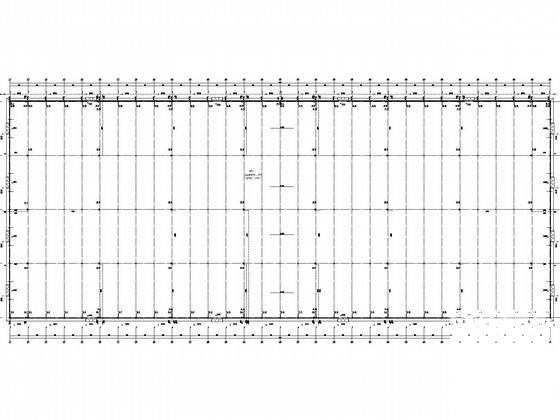

- 给排水平面图
- 消火栓喷淋系统图
- 雨水系统展开图
附件详情
该项目建筑层数1层，建筑面积10493平方米，高度10.85米。设计范围：建筑内的消火栓给水系统、屋面雨水排水系统及灭火器设计。
，共36张。

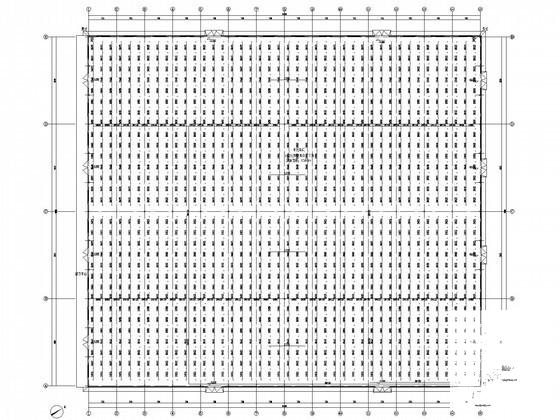

喷淋平面图

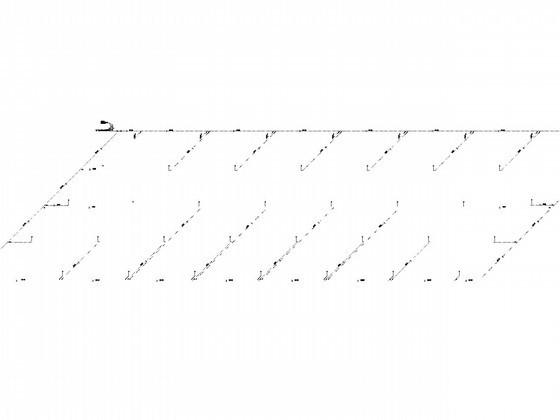

喷淋系统展开图

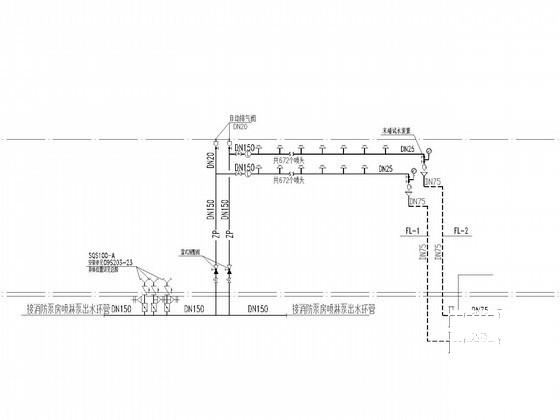

消火栓系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-07
- 评论次数：0
- 浏览次数：0
- 文件大小：4.44 MB
- 收藏次数：0
-
文件名称：
附件-995859997978576877078.rar
