高档住宅小区给排水消防及天然气系统CAD施工图纸

附件详情

一、项目概要及设计范围

本项目为开封市某高档住宅小区内单栋建筑,规划占地面积210700平方米;该项目为G11F-5、G11F-6、G11F-7等3栋住宅楼,为二类居住建筑,建筑层数为地上11层;地下一层为自行车库。

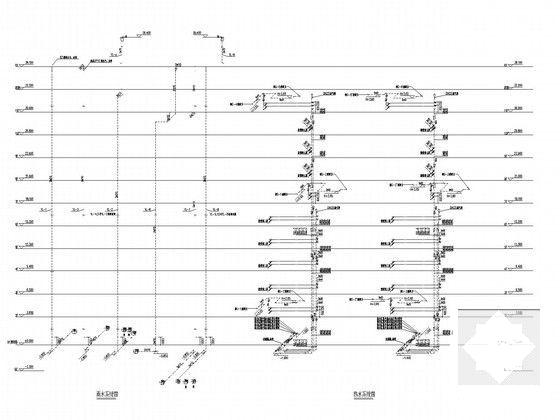

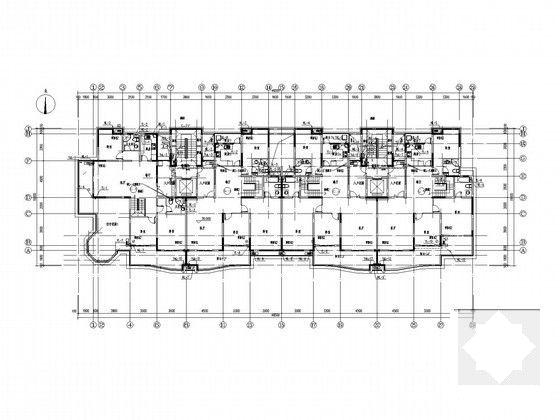

该资料包括给水系统、排水系统、室内消火栓系统、热水系统。

二、系统设计

1.给水系统
由市政管网引入两条市政给水管，在整个园区内连通，形成环网，水压最低为 0.29MPa。由环网向消防泵房、生活水池供水。在环网上按规范布置室外消火栓。室内系统采用分区给水方式.

2.室内消火栓系统
①消防水源由市政给水管网提供.本单体室内消火栓用水量为20L/s，室外消防水量为20L/s.
②本单体消防给水管接自小区集中消防水泵房,消防水泵房设置在地下室内.消防水箱设于G18F屋顶,有效容积为18m3.消火栓栓口动压超过0.50MPa设减压孔板.

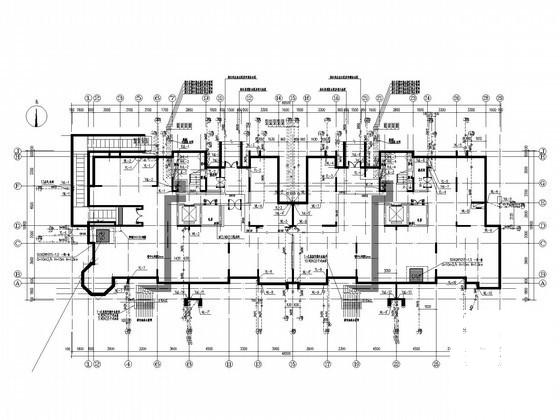

3.排水系统
①采用雨、污分流，污废合流的排水系统。卫生间设专用通气立管排水系统，厨房设伸顶通气管,室内污废水经小区管网汇集，排至化粪池初处理后，排入市政污水管网，并在基地内总排放口设置具有格栅和排水专用控制井。

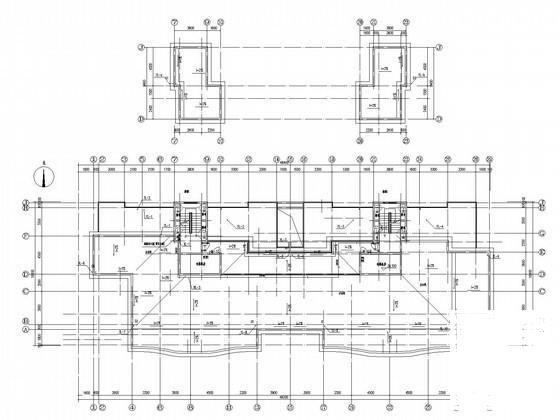

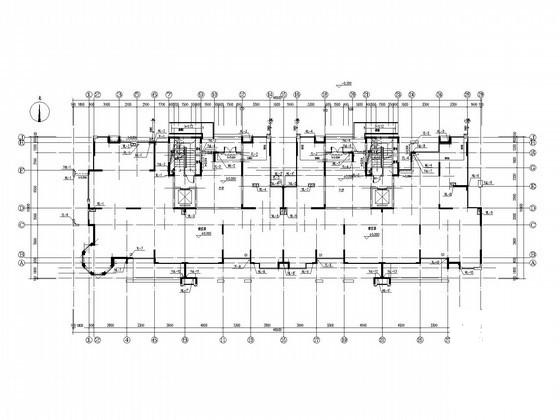

②屋面雨水斗采用87型雨水斗;雨水经雨水斗和雨水立管排至小区雨水管网;阳台雨水单独设置立管。

4.天燃气设计
该项目用气从小区低压天然气管网接入。室内外天然气管道应有坡度,其坡向应符合小口径管坡向大口径管,同口径管坡向集水管的原则,坡度为0.003.
