小区室外给排水管网CAD施工图纸设计（阀门井大样）

一、项目概要

某小区室外给排水管线设计施工图

二、设计说明

1、给水管道采用热镀锌钢管管材,埋设深度最浅处1.5米,室外消火栓为地下式消火栓,作法详新02S图集给水阀门井详新02S图集给水阀门选用截止阀,管径DN≤80螺纹连接,DN>100采用镀锌无缝钢管法兰连接,埋地钢管包扎一层玻璃丝布后再刷热沥青一遍.给水管直埋坡度不宜小于0.003.

2、给水管道作1.0MPa水压试验.

3、消火栓和洒水栓接给水管网处应有管道倒流防止器。

4、洒水栓在路边绿化带内安装。

5、室外消防用水量15L/S,消火栓安装间距不大于120米,靠路边安装。

三、图纸展示

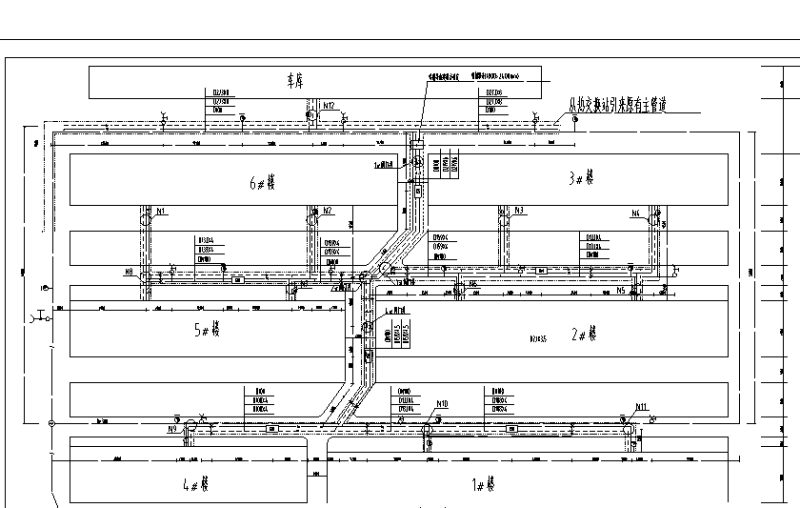

给排水平面

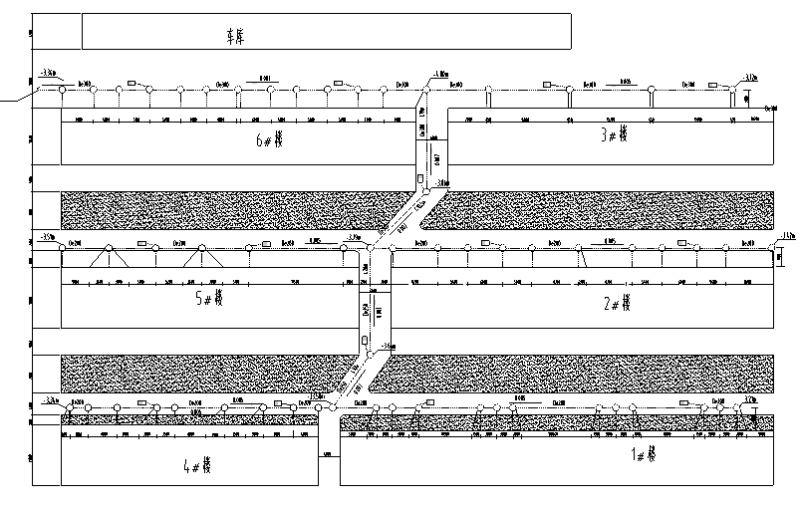

采暖给水平面图

阀门井大样

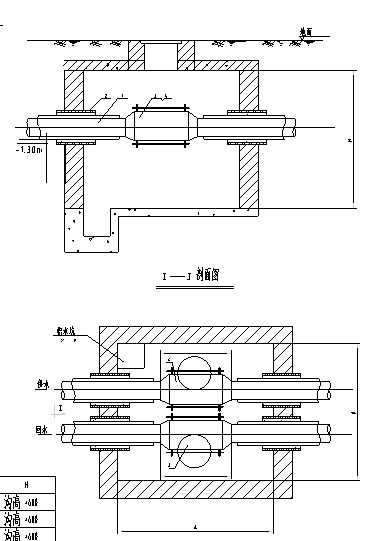

补偿井详图

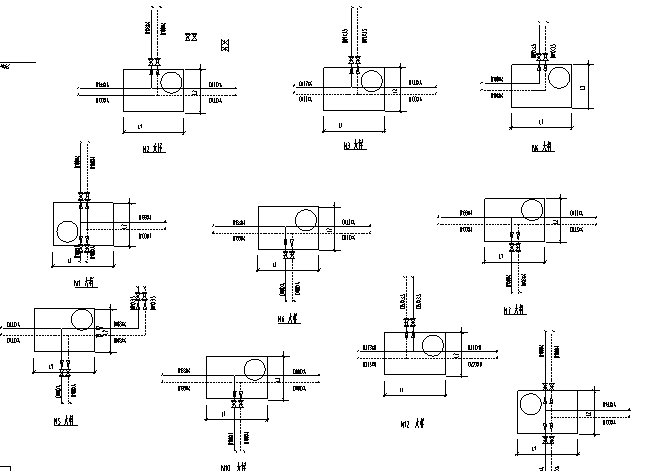

阀门井大样2
