5层住宅楼建筑散热器采暖系统设计CAD施工图纸（给排水）
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑地上层数：5层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：7张
- 设计内容：采暖
- 采暖系统：散热器供暖,热水辐射
附件详情
一、项目概要：
项目为一住宅楼，地上五层，地下一层...
二、采暖系统：
1.采暖系统热媒为85/60°C热水.总热负荷为188.22kW。
2.散热器采用辐射对流散热器,型号为TFD(Ⅲ)-1.0/6-5...
图纸共7张。

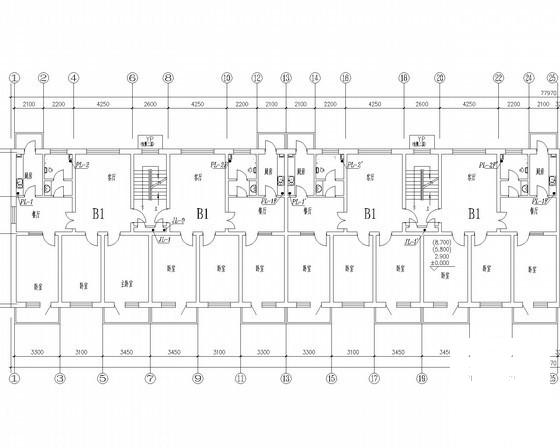

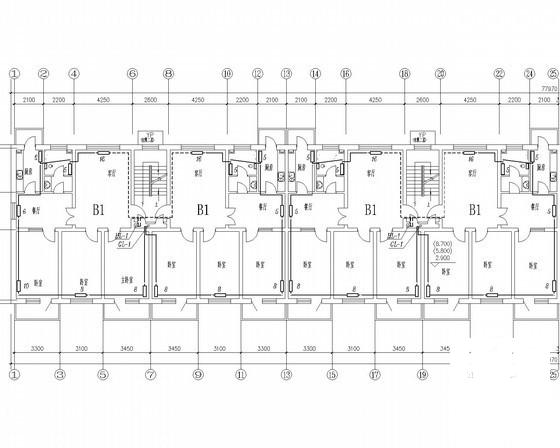

给排水平面图

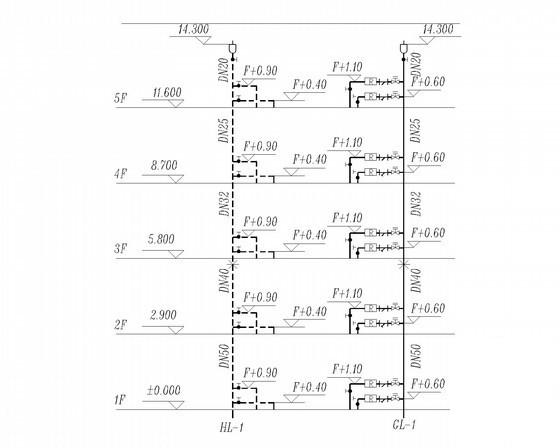

采暖立管系统图
给排水系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-09
- 评论次数：0
- 浏览次数：0
- 文件大小：0.67 MB
- 收藏次数：0
-
文件名称：
附件-995858875856580869556.rar
