公司6层一期宿舍楼电气CAD施工图纸

资料简介
赚取积分

建筑类别：住宅
建筑高度类型：多层建筑
建筑设计面积：6126平方米
建筑地上层数：6层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：15张
设计年代：近代
负荷等级：二级
防雷等级：第三类
火灾保护分级：二级
强电设计：低压配电,电气照明,建筑物防雷,接地安全
弱电设计：综合布线系统,通信系统,有线电视和卫星接收系统

附件详情

一、电气设计说明
二、竖向配电系统图
三、配电箱系统图
四、插座动力平面图
五、照明平面图
六、弱电平面图
七、防雷接地平面图

附件详情

本稿件是某公司一期宿舍楼电气施工图纸，工程为多层建筑，地下一层，地上6层。建筑总高度22.80 m，建筑面积6126平方米。结构型式为框架结构，基础型式为独立基础。设计合理使用年限为50年，抗震设防烈度为7度。
电气设计包含配电系统设计、照明灯具布置、插座动力系统、综合布线系统、有线电视系统、消防自动报警系统、防雷接地系统等。

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

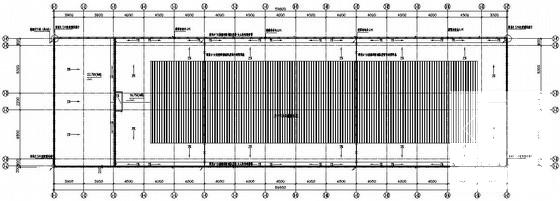

第 1 张图

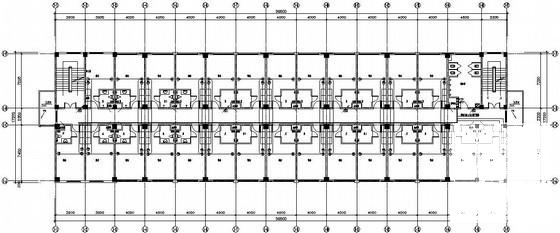

第 2 张图

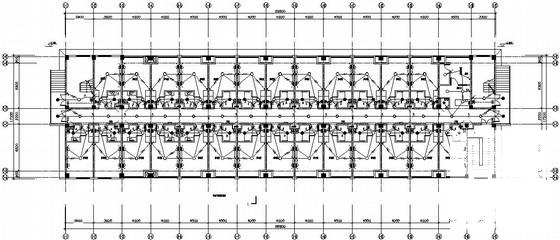

第 3 张图
第 4 张图

以上是部分截图，请下载附件后查看完整高清内容
