水闸工程设计节点详细图纸(启闭机梁柱配筋图纸等11张CAD图纸)(地基处理)

附件详情

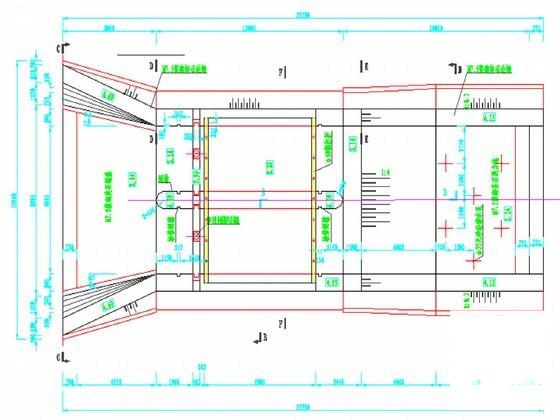

  • 水闸 平面布置图
  • A-A剖视图
  • B-B剖视图
  • C-C剖视图
  • D-D剖面图
  • E-E剖面图
  • 工作闸槽门框装配图及材料表
  • 吊耳装配图及结构图
  • 吊轴结构图及吊耳、吊轴材料表
  • 闸门门体装配图及材料表
  • 闸门配筋图及材料表
  • 启闭机梁、柱配筋图
  • 底板、支墩、桥板配筋图

附件详情

1、图中高程为黄海高程,单位以m计,其余尺寸单位以mm计。
2、水闸基础持力层承载力不小于150kpa,持力层厚度不小于2.5m,基础开挖后应夯实,夯实土层厚度为30cm,夯实度不小于0.95。
3、闸室段采用C15钢筋砼底板,消力池底板采用M10浆砌条石砌筑,条石面需修边打荒,其余砌体采用M7.5浆砌块石砌筑,所有砌体均采用1:2水泥砂浆勾平缝,铺盖、消力池边墙需设置φ50排水孔,排距1.0m,孔距3.0m,底排距底板0.5m,排水孔末端采用尼龙绳包扎0.4×0.4m土工布,原基础承载力不足要求,抛石进行地基处理,抛石单块重量为25-40kg,最小边厚度不小于小于15cm。
4、边墙墙背回填土应分层夯实,每层厚不大于50cm,夯实度不小于0.95。
5、铺盖、闸室、消力池之间底板、边墙均应设置沉降缝,缝宽3cm,内填沥青麻丝,缝深3cm。
6、消力池应设置φ75无砂砼排水孔,排距1.5m,孔距3.0m。
7、闸槽采用机器水磨条石埋设,埋说设时应做好锚固。
8、启闭机采用LQ-5型5t手摇螺杆启闭机,螺杆长4500mm,丝扣长4000mm,启闭梁预留孔可根据实际机型略作调整。
9、闸门设侧向和底止水,侧向止水采用P29型止水橡皮,底止水采用切角151型止水橡皮,安装详见施设-008。
10、工程需破堤,破堤处施工时应按原断面恢复。
CAD图11张
