16层安置房给排水CAD施工图纸
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑设计结构形式：其他结构
- 建筑设计面积：18000平方米
- 建筑地上层数：16层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：43张
- 设计年代：近代
- 地下室用途：车库,设备用房
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
- 供水方式：市政供水,变频供水,分区供水,高位水箱供水
- 供水分区：三区
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水
- 火灾危险等级：轻危险级
- 消火栓用水量室外(L/S)：15
- 消火栓用水量室内(L/S)：10
- 大样节点：厨房,卫生间
- 热水供应方式：集中热水供应
- 项目所在地：安徽
附件详情
- 地下室给排水、消防平面图
- 一层给排水、消防平面图
- 二层给排水、消防平面图
- 三层给排水、消防平面图
- 四层给排水、消防平面图
- 五~十四层给排水、消防平面图
- 十五层给排水、消防平面图
- 十六层给排水、消防平面图
- 机房层给排水、消防平面图
- 屋顶层给排水、消防平面图
- 厨卫给排水大样图
- 厨卫热水给水系统图
- 生活给水原理图
- 消火栓给水原理图
- 污废水排水系统图
- 污废水排水系统图
- 雨水及空调冷凝水排水系统图
附件详情
该项目位于安徽，是一农民安置小区项目，共包含1#2#3#三栋建筑，总建筑面积18000平米，建筑总高度为46.7米；建筑物等级为：二级；建筑层数为16层，建筑结构体系为：剪力墙结构。
设计范围：该项目设计内容包括：给水系统、排水系统、
消防系统
。
，共计43张图纸；

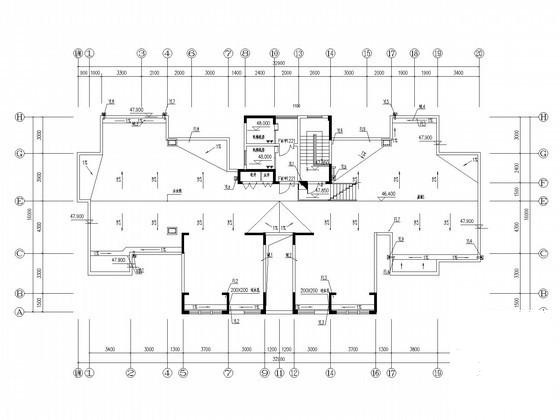

机房层给排水、消防平面图

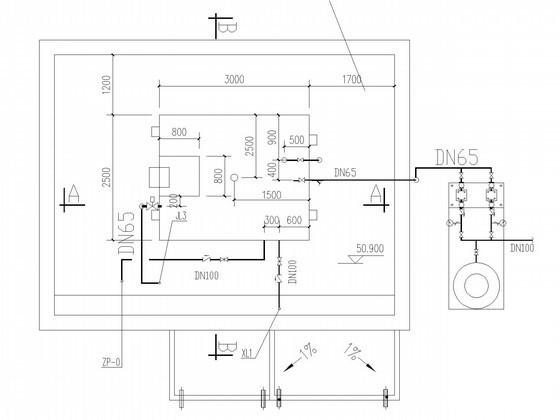

消防水箱平面大样图

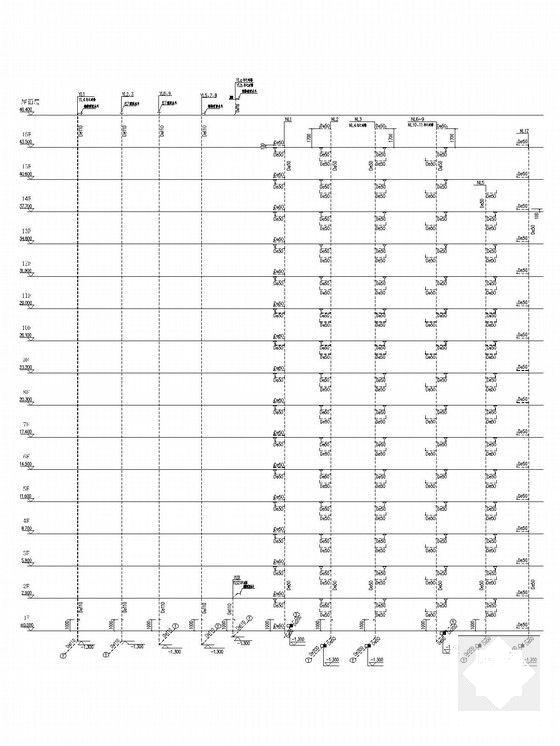

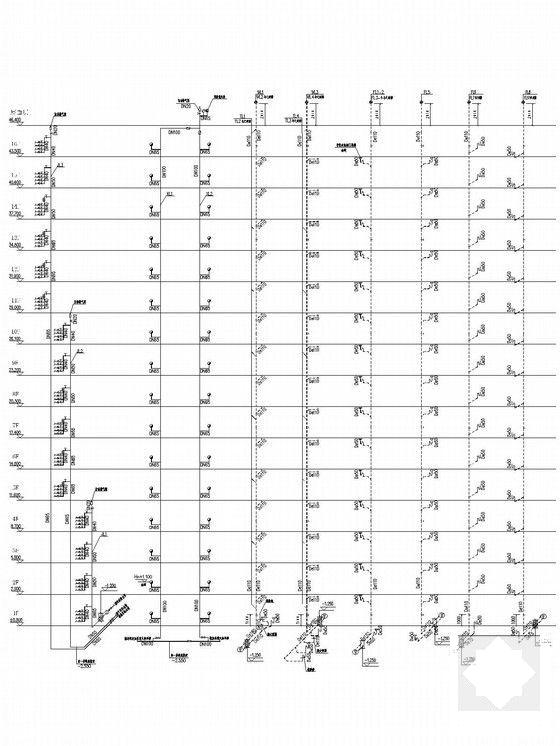

给水及污废水系统图
雨水及空调冷凝水排水系统
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
