上4层框架结构别墅结构CAD施工图纸（7度抗震）
- 建筑类别：别墅
- 建筑高度类型：多层建筑
- 建筑地上层数：4层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：筏形基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 风压：0.75kN/平方米
- 地下室功能：车库
- 参考图纸：12张
- 设计年代：近代
附件详情
别墅整套
结构施工图
，抗震设防烈度为7度，场地为Ⅱ类，框架结构，基础采用筏板基础，地上四层，地下一层。

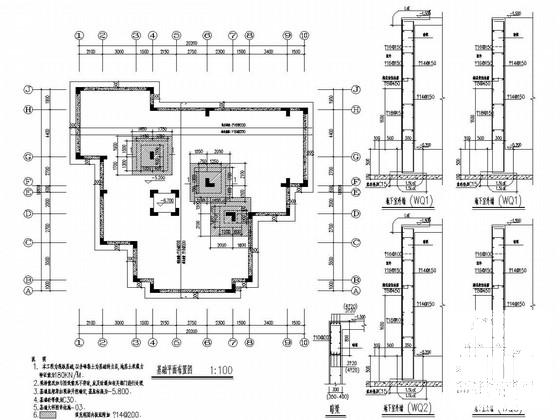

包括：结构设计总说明，基础
平面布置图
，基础大样图，柱定位图，柱配筋表，梁、板配筋图，楼梯大样图等共计12张图。

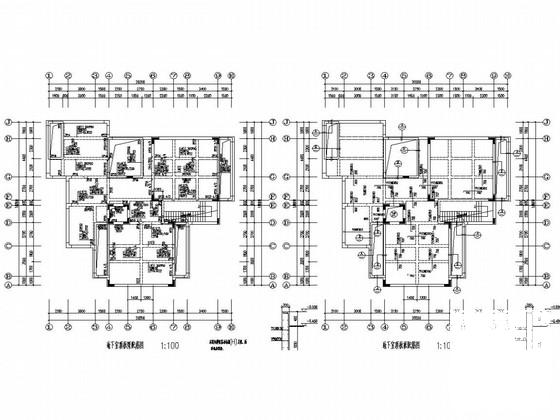

地下室顶板板配筋图

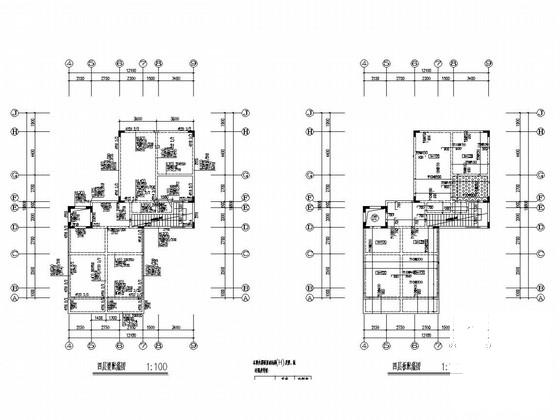

四层梁配筋图

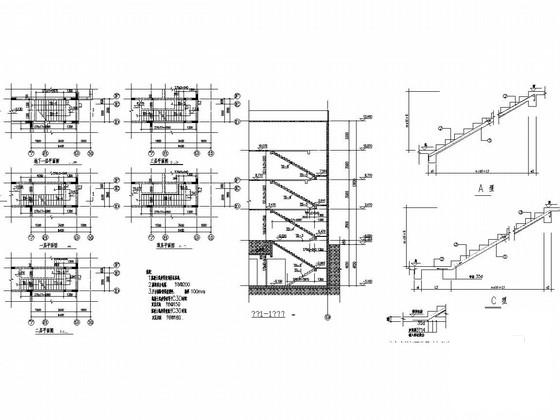

楼梯图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-11
- 评论次数：0
- 浏览次数：0
- 文件大小：0.47 MB
- 收藏次数：0
-
文件名称：
附件-995876568855578597555.rar
