两层4S汽车店电气CAD施工图纸（一级负荷）
- 建筑类别：商业
- 建筑高度类型：多层建筑
- 建筑设计面积：5596.8平方米
- 建筑地上层数：2层
- 图纸设计深度：施工图
- 参考图纸：19张
- 强电设计：供配电系统,低压配电,电气照明,建筑物防雷,接地安全
- 弱电设计： 火灾自动报警系统
- 负荷等级：一级
- 防雷等级：第三类
- 火灾保护分级：二级
附件详情
- 1、电气设计说明
- 2、 竖向配电干线 系统图
- 3、配电系统图
- 4、电气火灾监控系统图
- 5、插座动力平面图
- 6、 照明平面图
- 7、防雷接地平面图
附件详情
该附件是4S汽车店电气施工图纸，地上两层，工程建筑面积5596.8平方米，电气设计主要包含配电系统设计、照明灯具布置、插座动力系统设计、消防报警系统设计、防雷接地系统设计等。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

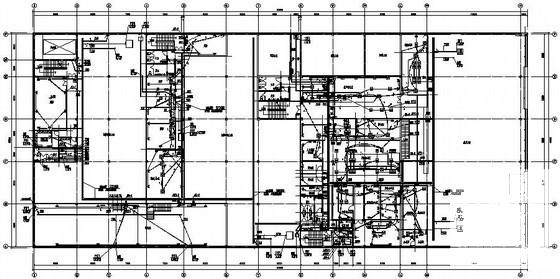

第 1 张图 -

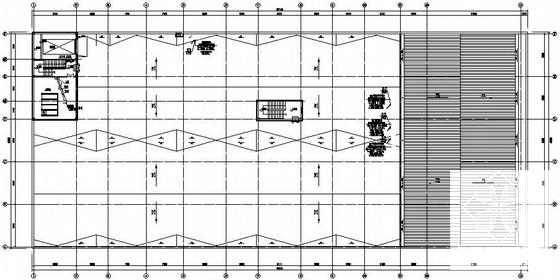

第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-12
- 评论次数：0
- 浏览次数：0
- 文件大小：0.97 MB
- 收藏次数：0
-
