18层大型商业广场五星级酒店电气CAD施工图纸93张

资料简介
赚取积分

建筑类别：酒店
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑地上层数：18层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：93张
设计年代：近代
地下室用途：车库,设备用房
节点大样：防雷接地,变压器,弱电设备
负荷等级：一级
防雷等级：第二类
火灾保护分级：一级
有线电视：C类
接地方式：TN-S
项目所在地：辽宁
强电设计：供配电系统,配变电所,应急电源,低压配电,电气照明,建筑物防雷,接地安全
弱电设计：火灾自动报警系统 ,建筑设备监控系统,广播系统

附件详情

1 L1222S6-2-M 设计文件目录
2 L1222S6-2-1 电气设计说明

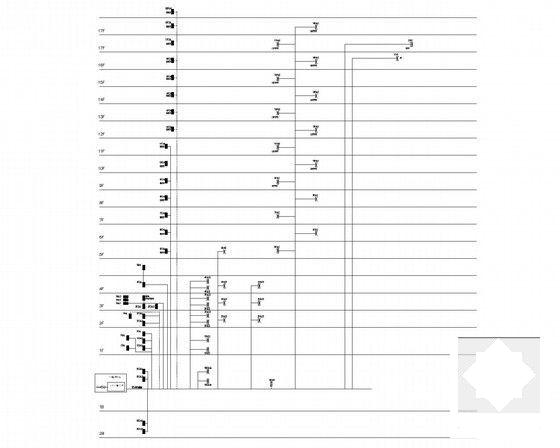

3 L1222S6-2-2 竖向干线系统图(一）
4 L1222S6-2-3 竖向干线系统图(二）
5 L1222S6-2-4 配电箱接线图（一）
6 L1222S6-2-5 配电箱接线图（二）
7 L1222S6-2-6 配电箱接线图（三）
8 L1222S6-2-7 配电箱接线图（四）
9 L1222S6-2-8 配电箱接线图（五）
10 L1222S6-2-9 配电箱接线图（六）
11 L1222S6-2-10 配电箱接线图（七）
12 L1222S6-2-11 配电箱接线图（八）
13 L1222S6-2-12 配电箱接线图（九）
14 L1222S6-2-13 配电箱接线图（十）
15 L1222S6-2-14 配电箱接线图（十一）
16 L1222S6-2-15 配电箱接线图（十二）
17 L1222S6-2-16 配电箱接线图（十三）
18 L1222S6-2-17 配电箱接线图（十四）
19 L1222S6-2-18 地下二层配电平面布置图
20 L1222S6-2-19 地下一层配电平面布置图
21 L1222S6-2-20 一层配电平面布置图
22 L1222S6-2-21 二层配电平面布置图
23 L1222S6-2-22 三层配电平面布置图
24 L1222S6-2-23 四层配电平面布置图
25 L1222S6-2-24 设备层及裙房屋顶配电平面布置图
26 L1222S6-2-25 酒店客房5层配电平面布置图
27 L1222S6-2-26 酒店客房6~10层配电平面布置图
28 L1222S6-2-27 酒店客房11~15层配电平面布置图
29 L1222S6-2-28 酒店客房16层配电平面布置图
30 L1222S6-2-29 酒店客房17层配电平面布置图
31 L1222S6-2-30 酒店客房18层配电平面布置图
32 L1222S6-2-31 屋顶机房配电平面布置图
33 L1222S6-2-32 地下二层照明平面布置图
34 L1222S6-2-33 地下一层照明平面布置图
35 L1222S6-2-34 一层照明平面布置图
36 L1222S6-2-35 二层照明平面布置图
37 L1222S6-2-36 三层照明平面布置图
38 L1222S6-2-37 四层照明平面布置图
39 L1222S6-2-38 设备层及裙房屋顶照明平面布置图
40 L1222S6-2-39 酒店客房5层照明平面布置图
41 L1222S6-2-40 酒店客房6~10层照明平面布置图
42 L1222S6-2-41 酒店客房11~15层照明平面布置图
43 L1222S6-2-42 酒店客房16层照明平面布置图
44 L1222S6-2-43 酒店客房17层照明平面布置图
45 L1222S6-2-44 酒店客房18层照明平面布置图
46 L1222S6-2-45 机房层照明平面布置图
47 L1222S6-2-46 防雷平面布置图
48 L1222S6-2-47 接地平面布置图
49 L1222S6-2-48 等电位联结系统示意图
50 L1222S6-2-49 强弱电间、井平面布置图
51 L1222S6-2-50 地下二层弱电干线布置图
52 L1222S6-2-51 地下一层弱电干线布置图
53 L1222S6-2-52 一层弱电干线布置图
54 L1222S6-2-53 二层弱电干线布置图
55 L1222S6-2-54 三层弱电干线布置图
56 L1222S6-2-55 四层弱电干线布置图
57 L1222S6-2-56 客房区域弱电干线布置图
58 L1222S6-2-57 火灾自动报警设计说明及系统图
59 L1222S6-2-58 地下二层火灾自动报警平面布置图
60 L1222S6-2-59 地下一层火灾自动报警平面布置图
61 L1222S6-2-60 一层火灾自动报警平面布置图
62 L1222S6-2-61 二层火灾自动报警平面布置图
63 L1222S6-2-62 三层火灾自动报警平面布置图
64 L1222S6-2-63 四层火灾自动报警平面布置图
65 L1222S6-2-64 设备层及裙房屋顶层火灾自动报警平面布置图
66 L1222S6-2-65 酒店客房5层火灾自动报警平面布置图
67 L1222S6-2-66 酒店客房6~10层火灾自动报警平面布置图
68 L1222S6-2-67 酒店客房11~15层火灾自动报警平面布置图
69 L1222S6-2-68 酒店客房16层火灾自动报警平面布置图
70 L1222S6-2-69 酒店客房17层火灾自动报警平面布置图
71 L1222S6-2-70 酒店客房18层火灾自动报警平面布置图
72 L1222S6-2-71 机房层火灾自动报警平面布置图
73 L1222S6-2-72 电气火灾监控系统干线图
74 L1222S6-2-101 变电所设计说明
75 L1222S6-2-102 高压开关柜系统图
76 L1222S6-2-103 低压配电屏系统图（一）
77 L1222S6-2-104 低压配电屏系统图（二）
78 L1222S6-2-105 变电所平面布置图(一)
79 L1222S6-2-106 变电所平面布置图(二)
80 L1222S6-2-107 变电所剖面布置图

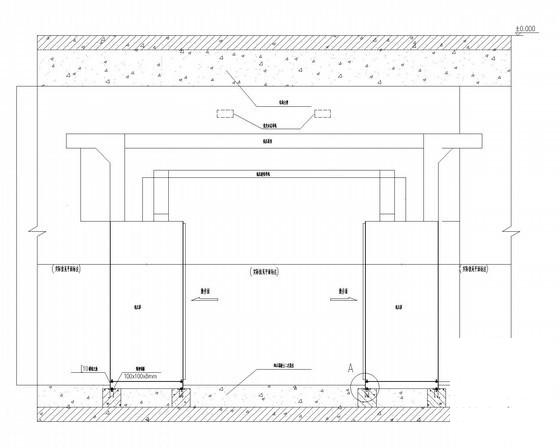

81 L1222S6-2-108 变电所设备安装大样图
82-93 建筑平面图

附件详情

该附件是大型商业广场五星级酒店全套电气施工图纸，总共93张。
本五星级酒店主体地下2层，地上18层，其中裙房4层，建筑高度82.99m(室外地坪至屋面楼板) 客房部分共有300标准间、20普通套间、2部长套间、1总统套。
电气设计包含10/0.4kV变配电系统；电力配电系统；照明及应急照明系统；电气节能措施；防雷、接地系统及安全措施；火灾自动报警及联动控制系统、漏电火灾报警系统；弱电智能化系统配合。

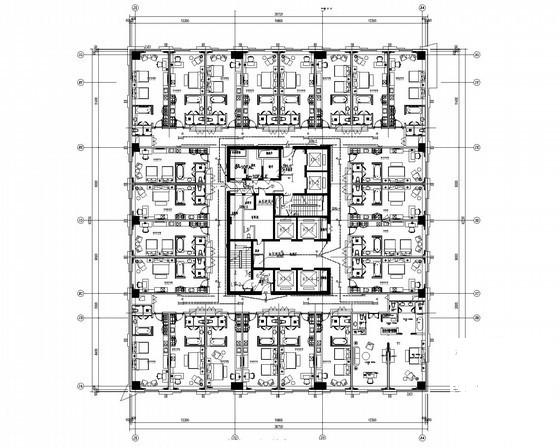

标准层公共区照明平面图

低压配电屏安装大样图

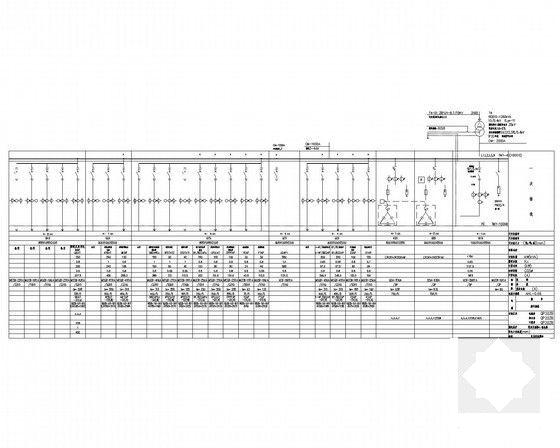

低压配电屏系统图

电气火灾监控系统干线图

高压开关柜系统图

楼宇自控系统图

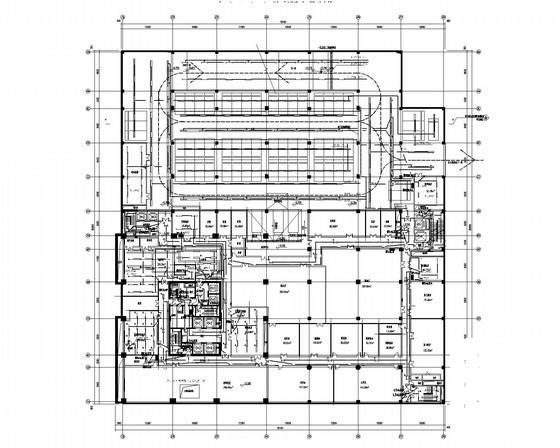

标准层配电干线平面图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
