3层商业楼电气设计CAD施工图纸

  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:13965平方米
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:52张
  • 设计年代:近代
  • 负荷等级:二级
  • 防雷等级:第三类
  • 接地方式:TN-S
  • 项目所在地:天津
  • 强电设计:低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计: 火灾自动报警系统 ,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

  • 1、电气设计说明
  • 2、电气系统图
  • 3、照明平面图
  • 4、 弱电平面图
  • 5、屋顶 防雷平面图
  • 6、接地平面图

附件详情

该附件是三层商业楼全套电气施工图纸,总共52张。
建筑层数及功能:该项目商业1、2、3、4号楼为地上三层(最高处),由独立商铺组成三层为物业用房等房间。
建筑设计面积:1号楼4022.8m,2号楼4592.22m,3号楼2460.09m,4号楼3730.12m。建筑高度:14.6m。
设计范围:电力,照明系统;建筑物防雷,接地系统;
......
,总共52张。

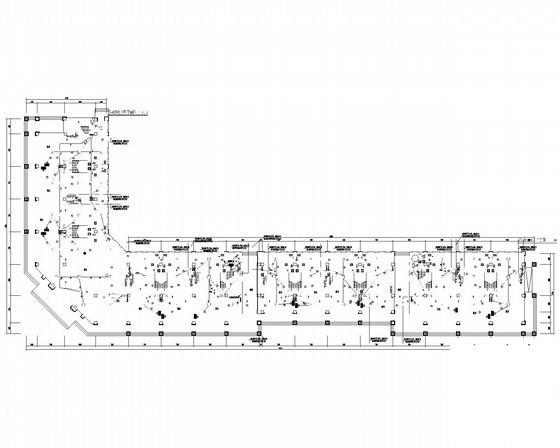

弱电平面图

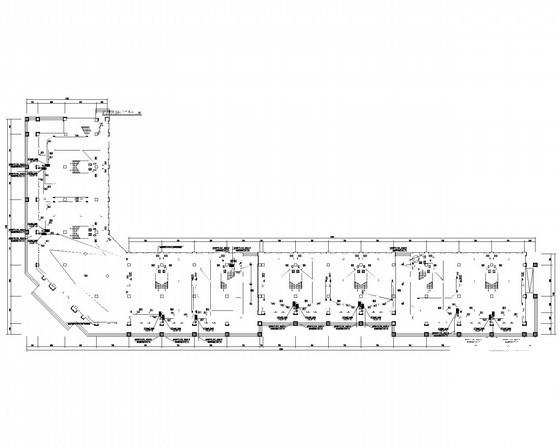

照明平面图

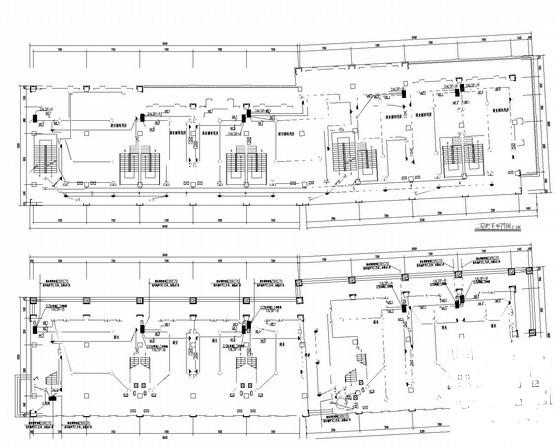

电气系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 3层商业楼电气设计CAD施工图纸 - 1
    第 1 张图
  • 3层商业楼电气设计CAD施工图纸 - 2
    第 2 张图
  • 3层商业楼电气设计CAD施工图纸 - 3
    第 3 张图
  • 3层商业楼电气设计CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
