大型商场消防系统电气CAD施工图纸（二级负荷）
- 建筑类别：商业
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：170000平方米
- 图纸设计深度：施工图
- 参考图纸：16张
- 负荷等级：二级
- 火灾保护分级：一级
- 弱电设计： 火灾自动报警系统
附件详情
- 1、 电气设计 说明
- 2、火灾自动报警及联动控制系统图
- 3、消防干线平面图
- 4、设备地沟消防平面图
- 5、A.B区负一层消防平面图
- 6、A.B区负二层消防平面图
- 7、C.D区负一层消防平面图
- 8、C.D区负二层消防平面图
- 9、E.F区负一层消防平面图
- 10、E.F区负二层消防平面图
- 11、G区负一层消防平面图
- 12、G区负二层消防平面图
- 13、H.I区负二层消防平面图
- 14、H.I区负一层消防平面图
附件详情
该附件是大型商场电气
消防系统
施工图纸，总共16张。
项目建筑17万平方米。工程火灾保护等级为一级,采用消防控制中心报警系统。消防控制室设在C区负二层,设有直通室外的出口.内设四台火灾报警控制器。消防联动设备控制柜、消防事故广播主机、消防电话主机、消防系统供电电源等.
本消防系统采用总线制方式,直接或通过相应中继器进行探测或控制。其中消防水泵、喷洒泵、消防类风机等设备的起停均设消防控制室手动直接控制(硬线连接)。
该项目消防用电负荷为一级负荷.所有消防负荷采用双电源供电,在末级配电箱处自动切换.
本消防系统工作接地采用联合接地，接地电阻值要求不大于1欧姆，消防控制室内设专用接地端子箱,专用接地干线采。

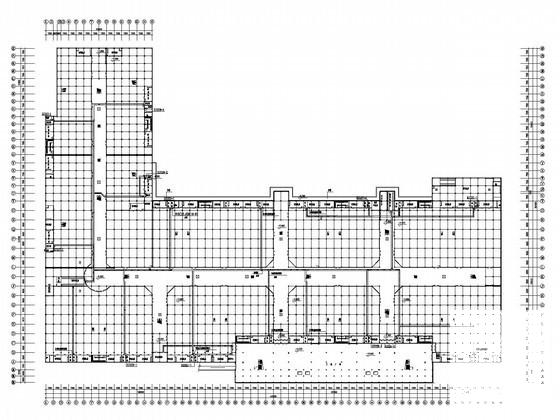

设备地沟消防平面图

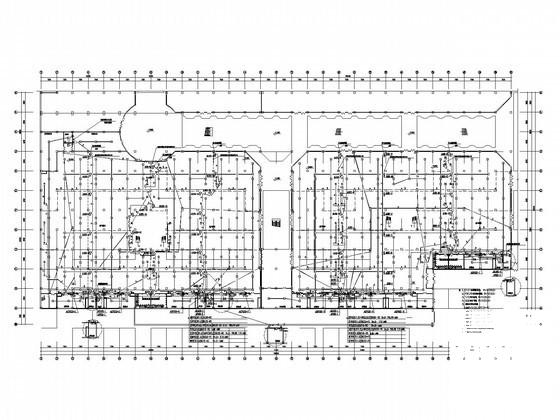

A.B区负一层消防平面图

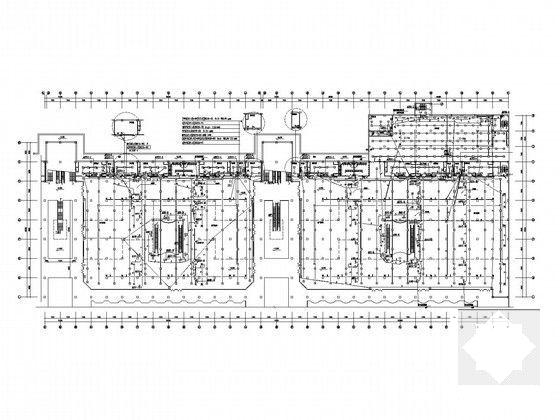

E.F区负一层消防平面图

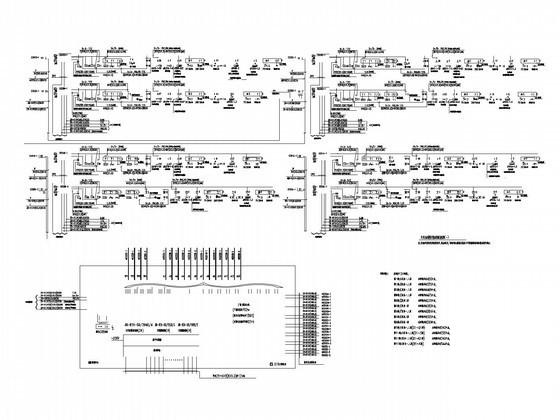

火灾自动报警系统图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-

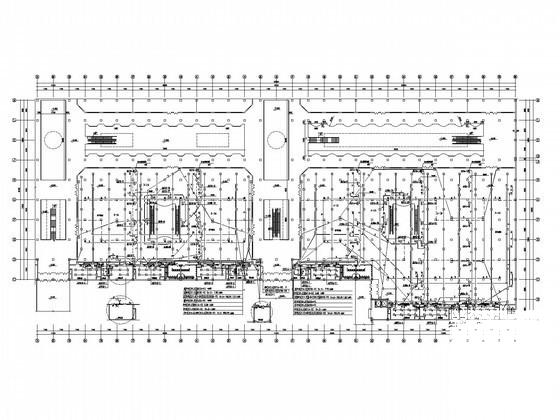

第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图
以上是部分截图，请下载附件后查看完整高清内容
