11层居住小区给排水CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:195384平方米
  • 建筑地上层数:11层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:24张
  • 设计年代:近代
  • 地下室用途:车库
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,雨水系统,消防排水
  • 消防设计:室内消火栓系统,喷淋系统,气体灭火系统,灭火器配置系统
  • 供水设备:水池
  • 供水方式:市政供水
  • 供水分区:无
  • 排水体制:污废合流
  • 排水技术:重力排水
  • 火灾危险等级:中危险级Ⅰ级
  • 消火栓用水量室外(L/S):20
  • 消火栓用水量室内(L/S):20
  • 特殊系统:太阳能热水系统,气体消防
  • 大样节点:厨房,卫生间
  • 项目所在地:海南

附件详情

  • 设计总说明
  • 生活给排水系统原理图
  • 消火栓系统原理图
  • 给排水平面图
  • 户型厨卫给排水大样图
  • 喷淋平面图
  • 消火栓平面图
  • 灭火器平面图
  • 屋顶水箱及太阳能设备大样图
  • 太阳能设计专篇
  • 气体灭火系统设计说明
  • 泡沫-水喷淋联用系统原理图
  • 给排水管道及设备 平面布置图
  • 给排水设备安装示意图

附件详情

该项目位于海南,由地上部分由20栋建筑组成,其中包括:3栋高层酒店式公寓、3栋15层住宅、12栋二类高层建筑、1栋社区商业街、地下部分由地下停车库及设备用房(设备用房11#楼地下室)组成,工程总建筑面积为195384平方米,其中地上建筑面积为169533平方米,地下建筑面积为25851平方米,工程性质为新建。该附件只收录了11#、13#、17#、19#、20#楼相关的给排水图纸。
设计范围:1。该资料范围为该建筑群中住宅部分地下部分(包括车库和11#楼地下室及设备房)的室内给水排水、消防等管道系统、建筑灭火器配置。
2。红线内的其他建筑及室外给水排水另见单项设计。
,共24张图。

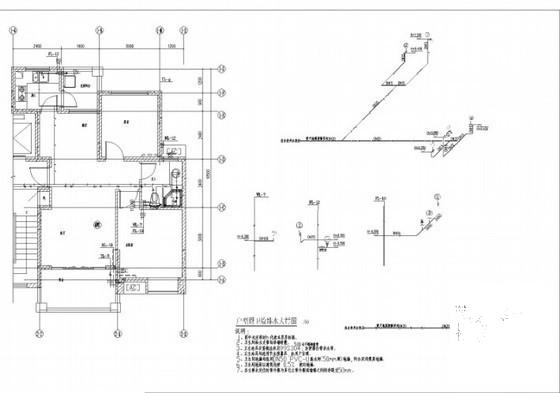

户型厨卫给排水大样图

一层给排水平面图

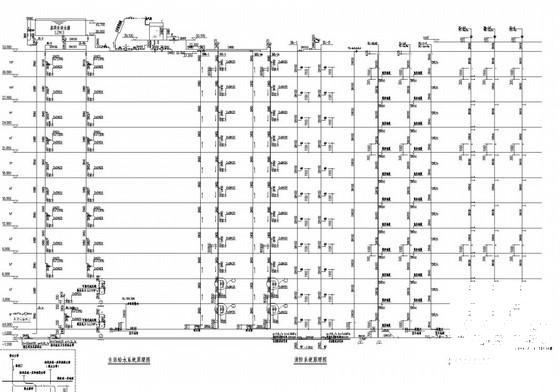

给水系统原理图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 11层居住小区给排水CAD施工图纸 - 1
    第 1 张图
  • 11层居住小区给排水CAD施工图纸 - 2
    第 2 张图
  • 11层居住小区给排水CAD施工图纸 - 3
    第 3 张图
  • 11层居住小区给排水CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
